1 Dernière modification par EricTel31 (22-10-2012 16:48:01)

Sujet : Validation installation neuve multicouche

Bonjour,

Troisième essais pour poster cette questiopn :-(
Je souhaite trouver une ame charitable pour me valider mon installation en multicouche.

J'alimente une nourrice en diamètre 20 intérieur pour le tube noir/bleu polyéthylène.
De cette nourrice j'alimente via 15/21 un WC, Lave vaisselle, un lave linge + un robinet extérieur
L'autre sortie de la nourrice alimente à l'étage une autre nourrice.
Cette nourrice de l'étage aliment 2 lavabos, un WC et une baignoire. La sortie de la nourrice alimentera le chauffe eau (via fléxible)

Le retour du chauffe eau alimente une nourrice qui dessert la baignoire, les 2 lavabos, et l'évier de la cuisine au RDC.

Est ce que je mets du 20/26 pour alimenter la nourrice de l'étage ou du 16/20 est suffisant ?
je pensais faire toutes les lignes de sorties des nourrices en 12/16 ?

Merci de votre aide
cdtl
Eric

Sujets pièces jointes

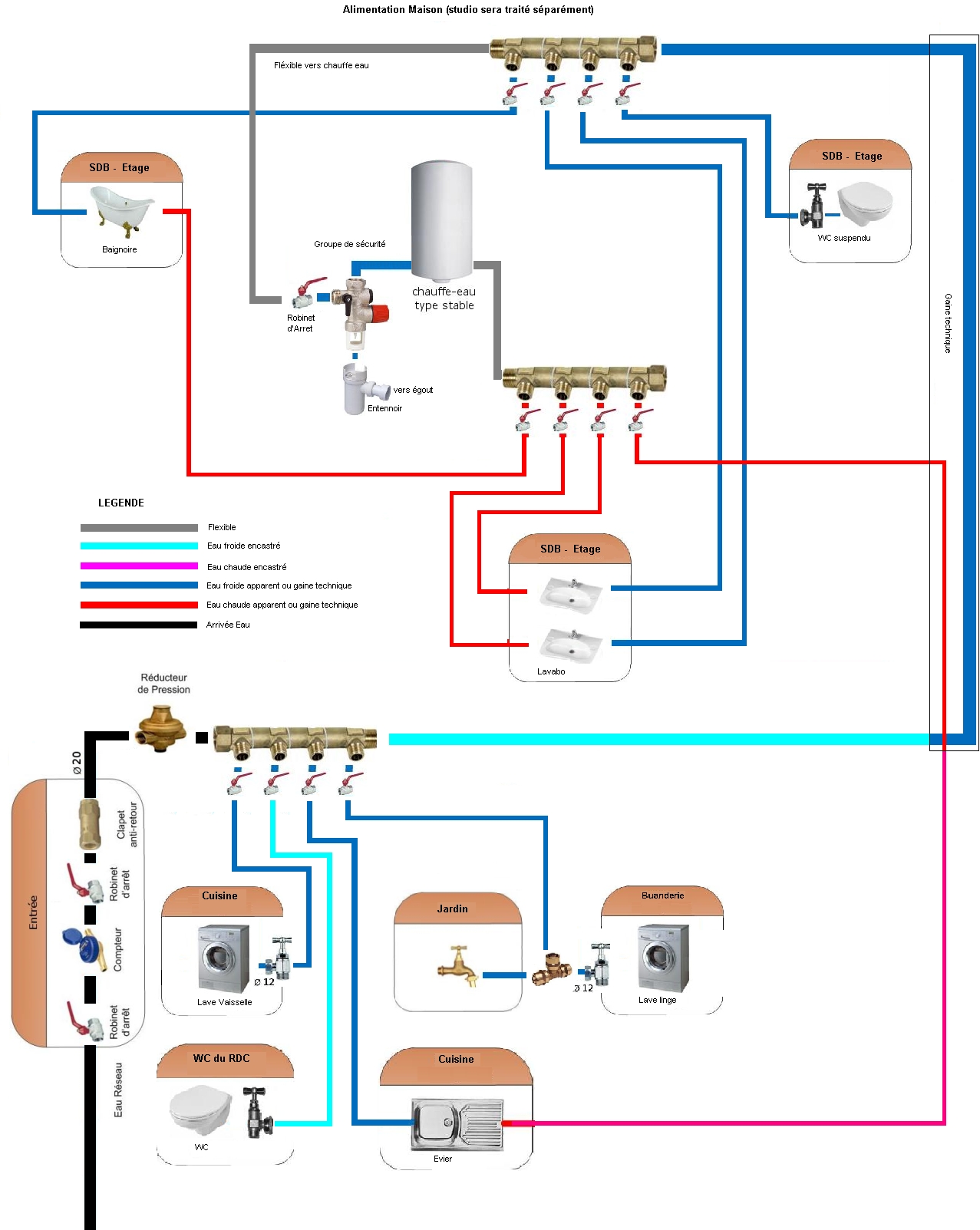

Plan RDC étage Isle.JPG, 446.6 kb, 1277 x 1603
Plan RDC étage Isle.JPG 446.6 kb, 909 téléchargements depuis. 22-10-2012

2

Re : Validation installation neuve multicouche

Bonjour.

Quelle difficulté rencontrez-vous pour poster votre message?

Pour votre nourrice utilisez du 16/20 entre les nourrices et entre les chauffe-eau et nourrices, chauffe-eau alimenté depuis le bout d'une nourrice.

Puis 12/16 pour tout le reste c'est correct, mais si votre baignoire est a boules, le 12/16 est limite.

Re : Validation installation neuve multicouche

Merci pour la réponse.

Je n'arrivais pas à charger l'image du premier coup !!!

Mais j'y suis arrivé

Pour la baignoire de l'étage ce sera une baignoire normale ou une douche (non déterminé à ce jour)

Je connecterais les nourrice entre elles en 16/20 (int/ext) et le reste en 12/16 (int/ext)

Merci
Eric

4

Re : Validation installation neuve multicouche

Ahh. Ok.

Votre image n'est toujours pas passé.
sa taille est peut être trop importante, ou vous vous êtes mal pris, Voir la methode ici.
https://plombiers-reunis.com/topic226-c … forum.html

Re : Validation installation neuve multicouche

j'essaye en hébergent l'image ?

https://plombiers-reunis.com/Host/medias_2012/minis/1350922774-plan-rdc-eetage-isle.jpg

Sujets pièces jointes

Plan RDC étage Isle.JPG, 446.6 kb, 1277 x 1603
Plan RDC étage Isle.JPG 446.6 kb, 1829 téléchargements depuis. 22-10-2012

Attachment icône Plan RDC étage Isle.pdf 451.78 kb, 543 téléchargements depuis. 22-10-2012

Re : Validation installation neuve multicouche

Merci de votre schéma qui est très bien, vous pouvez faire comme vous avez dessiné, c'est ok....
