Sujet : installation chaudiere fuel basse température

ma vieille chaudière fuel a production d'eau chaude a rendu l'âme,j'ai installé un ballon électrique 300litres et un branchement provisoire avec flexible 1" d'une chaudière Atlantic Ambiance 4135 (chaudière qui n'a servi que quelques mois et que j'ai eu gratuitement)
je vais refaire tous les branchements du sous sol "en propre" et je me pose plusieurs question:
-branchement départ et retour direct?
vanne 4 voies?
vanne 3 voies?
branchement avec mélangeur ?
pour info:
il y a 12 radiateurs dont 8 en fonte sans robinets thermostatiques (les autres récents oui)  7 radiateurs au rdc 5 au 1er
la maison n'est pas équipée de double vitrage
je  posséde plusieurs circulateurs dont 1 double priux home ai je intérêt à faire tourner la chaudiére à 45° et pousser fort ou au contraire monter un peu plus la température
merci pour vos conseils

Citer Message 1

  • PUB

2 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : installation chaudiere fuel basse température

bonjour

Si c'est bien une Chaudière sol au fioul Basse température Atlantic Ambiance 4135, vous avez la liberté de faire ce que vous voulez
- mettre une régulation automatique sur vanne 3 v ( c'est le lus cher)
-mettre un thermostat d'ambiance qui pilote la pompe ou la chaudière en laissant une température fixe à la chaudière
- ou agir simplement sur le thermostat de la chaudière en fonction de la température ext

la température de chauffe dépend de la puissance des radiateurs installés et de la température extérieure, dans les cas de maisons mal isolées avec des gros radiateurs en fonte, on peut la déterminer plus finement qu'à l'usage.

le thermostat d'ambiance posé dans la pièce  commune à toutes les autres me parait un bon compromis

JR

Citer Message 2

3 Réponse de jjdjjd

  • jjdjjd
  • Apprentis
  • Déconnecté
  • Inscrit : 22-04-2017
  • Messages : 7

Re : installation chaudiere fuel basse température

merci je crois que je vais opter pour la vanne 3 voies motorisée.
j'ai vu des croquis avec un échangeur entre le départ et le retour  (avant la vanne trois voie)
il y avait un  petit circulateur sortie chaudiére et un autre plus puissant aprés la vanne 3 voies.
est ce ainsi qu'il faut faire ?
Est ce que le circulateur est commandé par la chaudière via le thermostat ou fonctionne t il en continu ?
MERCI

Citer Message 3

4 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : installation chaudiere fuel basse température

bonjour

si la chaudière est nue sans accessoires, pompe, régulation et autre, vous posez la vanne 3 voies  sur le départ avec by passe sur le retour, la pompe sur le départ au dessus de la vanne 3 voies, une sonde de température sur le départ et une sonde de température extérieure, le tout raccordé à un régulateur .

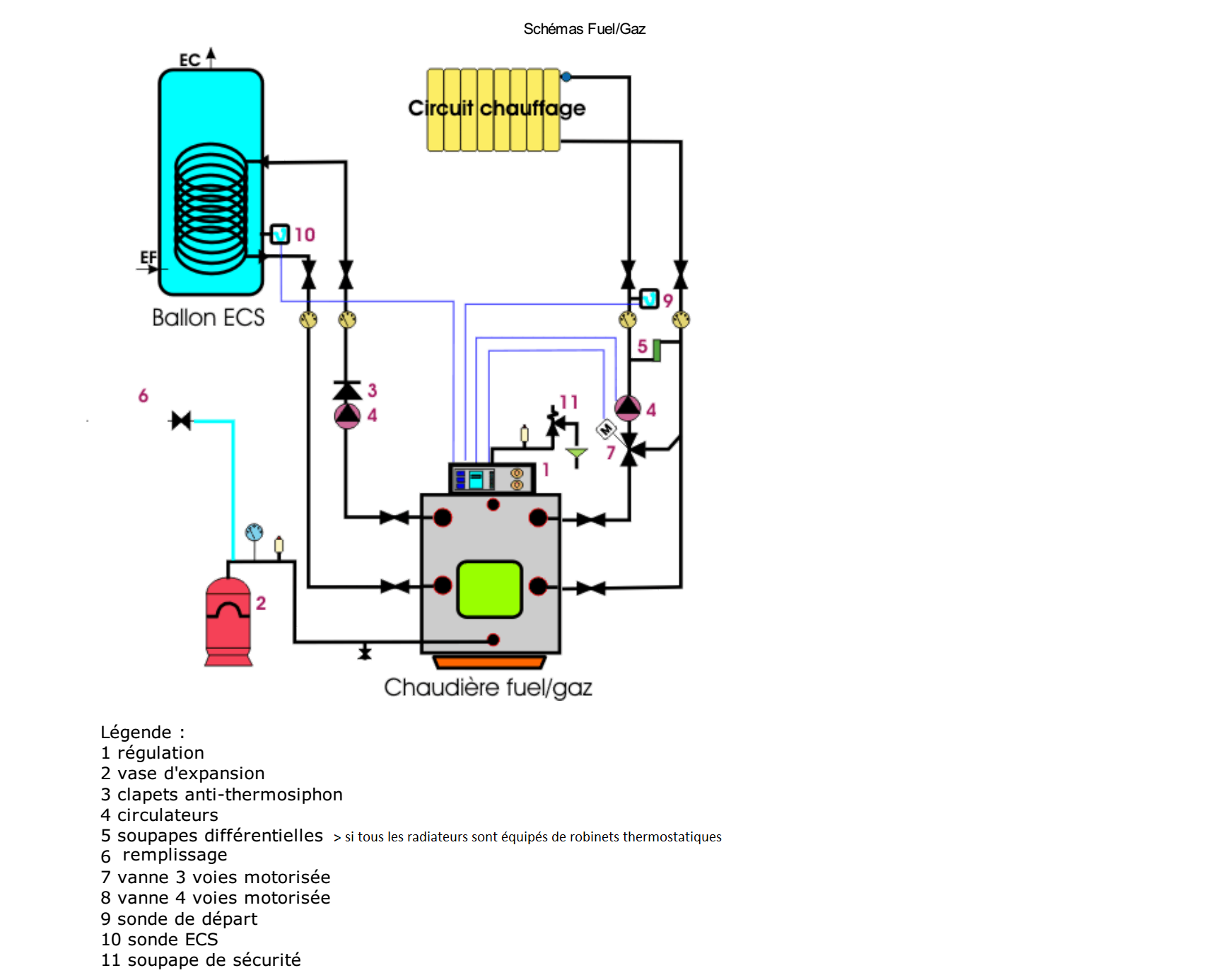

voici un exemple

Sujets pièces jointes

schémas fuel gaz.png, 244.51 kb, 1720 x 1386
schémas fuel gaz.png 244.51 kb, 406 téléchargements depuis. 23-04-2017

JR

Citer Message 4

5 Réponse de jjdjjd

  • jjdjjd
  • Apprentis
  • Déconnecté
  • Inscrit : 22-04-2017
  • Messages : 7

Re : installation chaudiere fuel basse température

merci pour votre réponse, avez vous un schéma sans production d'eau chaude sanitaire car j'ai installé un ballon électrique.
merci d'avance
jean jacques

Citer Message 5

6 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : installation chaudiere fuel basse température

il suffit de pas tenir compte du schéma du ballon

JR

Citer Message 6

7 Réponse de jjdjjd

  • jjdjjd
  • Apprentis
  • Déconnecté
  • Inscrit : 22-04-2017
  • Messages : 7

Re : installation chaudiere fuel basse température

est ce que je peux installer avec une dérivation le vase d'expansion et la vanne de remplissage sur le circuit retour?

Citer Message 7

8 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : installation chaudiere fuel basse température

oui bien sûr pas de problème, c'est très souvent ce qui se fait

JR

Citer Message 8

9 Réponse de jjdjjd

  • jjdjjd
  • Apprentis
  • Déconnecté
  • Inscrit : 22-04-2017
  • Messages : 7

Re : installation chaudiere fuel basse température

Je suppose que le thermostat d'ambiance va à la chaudière qui va commander la vanne 3 voies, mais que se passe t'il au niveau du circulateur. Dois je mettre une sonde de température entre la vanne 3 voies et le circulateur ?

Citer Message 9

10 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : installation chaudiere fuel basse température

Pas du tout, si vous voulez que la vanne 3 voies soit pilotée automatiquement, on parle pas de thermostat d'ambiance, ça sera soit un régulateur en fonction de la température ambiante, soit un régulateur en fonction de la température extérieure.
- le régulateur sur température ambiante va actionner la vanne 3 voies pour réguler la température de l'eau en fonction de la température ambiante où sera posé le régulateur avec sa sonde d'ambiance, il faut mettre une sonde de départ au dessus de la pompe, la pompe sera alimentée depuis le tableau de la chaudière
- le régulateur sur température extérieure actionne la  vanne 3 voies en fonction de la température extérieure suivant une courbe de chauffe  qui lui permet de calculer la température de départ, il faut aussi une sonde de départ et une sonde extérieure, la pompe peut etre alimenté par le régulateur qui est posé en chaufferie, ou par le tableau de la chaudière.

ce qu'on appelle thermostat d'ambiance basique, c'est un contact sec, un interrupteur, ça ne peut pas actionner une vanne 3 voies de régulation ,on peut simpklement  commander une pompe, une vanne 3 voies d'inversion, une chaudière

JR
