Sujet : Schéma maison neuve PER

Bonjour à tous,

Je suis actuellement en train de faire construire une maison.
Je m'occupe de tout l'intérieur c'est pourquoi je sollicite votre aide pour réaliser ma plomberie en PER.
Mes principales interrogations sont :
- Le bon diamètre des tuyauterie (pour simplifier je pense utiliser uniquement du 20 et du 16)
- La philisophie générale du schéma est elle correcte ? raccordement entre nourrice etc...
- Est ce une bonne idée de placer des nourrices dans les SDB et si oui ou les placer ?
- Le circulateur de bouclage est il nécessaire et bien raccordé ?
- Diametre d'alimentation des nourrices de plancher chauffant
- Les clapets anti retour, nécessaire et bien placer ?

Je vous remercie d'avance pour votre aide.

Sujets pièces jointes

Attachment icône Plomberie.pdf 1.32 mb, 649 téléchargements depuis. 28-03-2017

  • PUB

2 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Schéma maison neuve PER

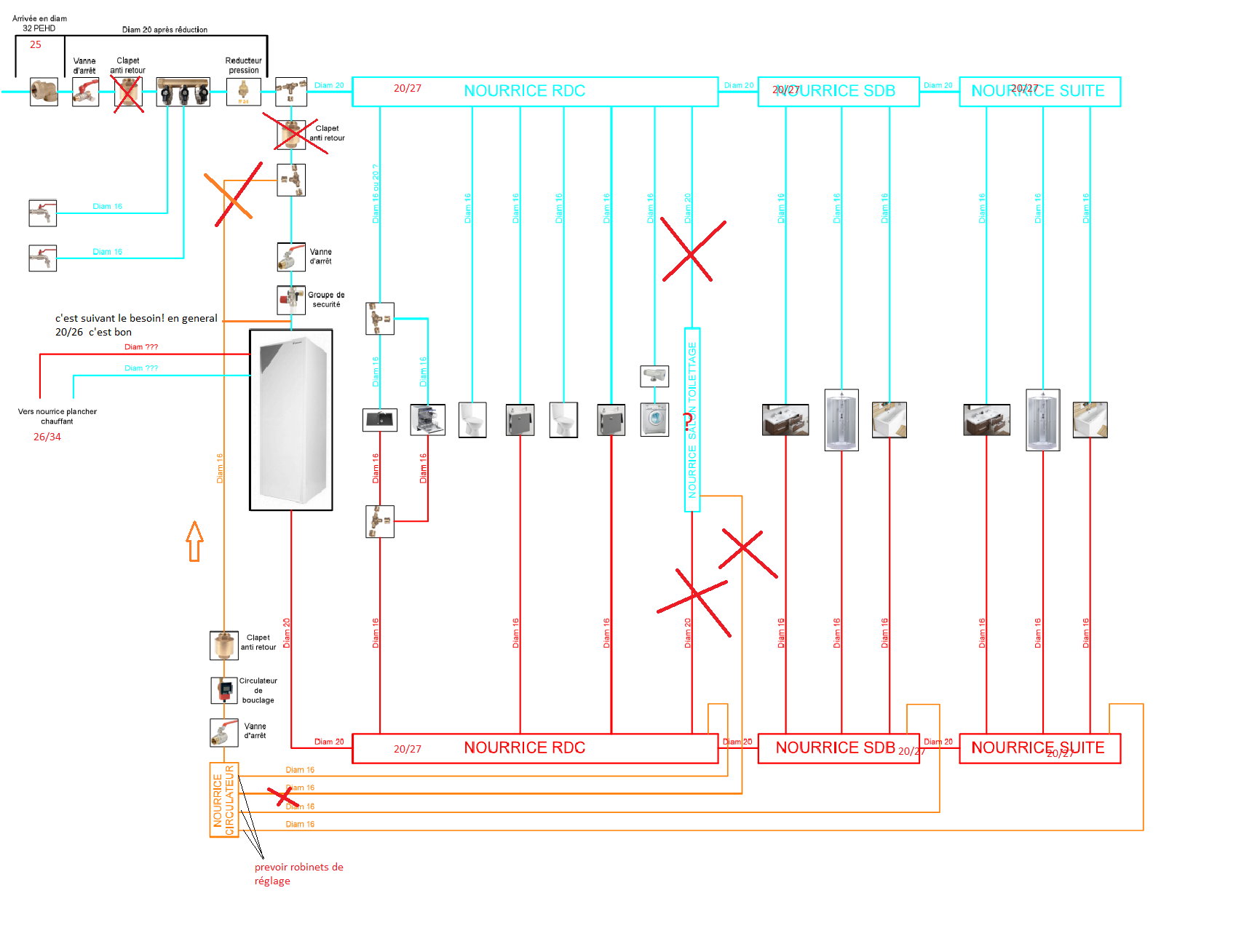

Bonjour
le principe est bon, il y a que quelques corrections

j'ai pas tous pigé pour la nourrice salon, ou alors c'est pour des nourrices séparées futures?

Sujets pièces jointes

Sans titre.png, 217.97 kb, 1720 x 1308
Sans titre.png 217.97 kb, 573 téléchargements depuis. 29-03-2017

JR

3 Réponse de neub62

  • neub62
  • Apprentis
  • Déconnecté
  • Inscrit : 28-03-2017
  • Messages : 3

Re : Schéma maison neuve PER

Salut JR et merci pour cette première correction.
Je vais mettre à jour le schéma.

Les nourrices salon de toilettage se trouveront dans le garage.

4 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Schéma maison neuve PER

Personnellement je prefererais les nourrices en parallèle plutôt qu'en série malgré que ça fonctionne tout aussi bien.
Peut être une question de gout. Schéma dans le message n° 7 dans cette discussion: https://plombiers-reunis.com/topic3209- … ation.html

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

5 Réponse de neub62

  • neub62
  • Apprentis
  • Déconnecté
  • Inscrit : 28-03-2017
  • Messages : 3

Re : Schéma maison neuve PER

Pouvez vous me dire quel genre de vanne de réglage utiliser pour le circulateur de bouclage ?
Et à quoi servent elles ?

6 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Schéma maison neuve PER

bonjour

prenez une nourrice avec des petits robinets en sortie, ça fera l'affaire, ça servira à faire le réglage de débit des différents circuits de recyclage .

JR
