Sujet : Poele hydro chauffage central + production d'eau chaude

Bonjour,

j'ai réaliser un schéma , je voudrais avoir vos avis merci.

Sujets pièces jointes

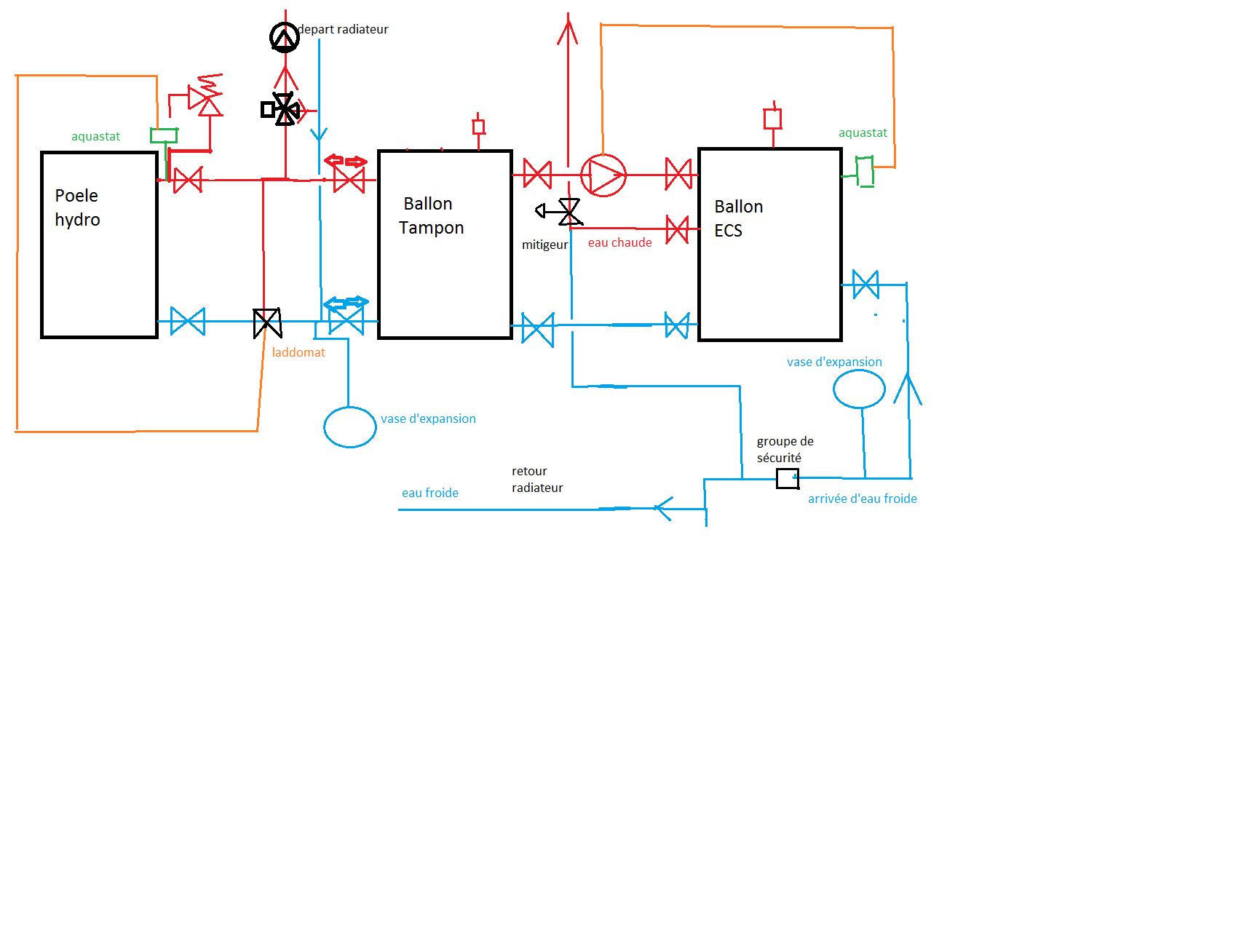

chaufferie nicolas.png, 29.93 kb, 1274 x 724
chaufferie nicolas.png 29.93 kb, 461 téléchargements depuis. 18-03-2017

2

Re : Poele hydro chauffage central + production d'eau chaude

Bonjour

il manque une  vanne 3 voies de régulation de température sur le circuit radiateur et une pompe, si le départ vers les radiateurs est pris avant le ballon, le retour ne doit pas repasser par le ballon.
sinon il faut faire comme pour la production d'ecs.
le ballon d'ecs est bien mixte? sinon en été il faudra allumer le poêle pour faire de l'ecs et il va faire chaud dans la pièce où il est installé

JR

3 Dernière modification par neo_du_56 (19-03-2017 18:33:31)

Re : Poele hydro chauffage central + production d'eau chaude

pour l'eau sanitaire l'été , il y a une résistance électrique dans le ballon que je brancherai sur le contacteur edf comme pour un ballon classique.

une vannes 3 voies de régulation de température ? tu veux dire une vannes mélangeuse ?

Sujets pièces jointes

chaufferie nicolas.png, 29.97 kb, 1274 x 724
chaufferie nicolas.png 29.97 kb, 329 téléchargements depuis. 19-03-2017

4

Re : Poele hydro chauffage central + production d'eau chaude

Il faut une pompe au dessus de la vanne 3 voies
la soupape doit être branchée avant les vannes
pas besoins des clapets anti retour
le circuit radiateur aspire coté poêle quand celui ci est en chauffe et que l'addomat est ouvertavec sa pompe en service, si le poêle ne chauffe pas l'addomat se ferme et le circuit radia aspire sur le ballon si besoin

Sujets pièces jointes

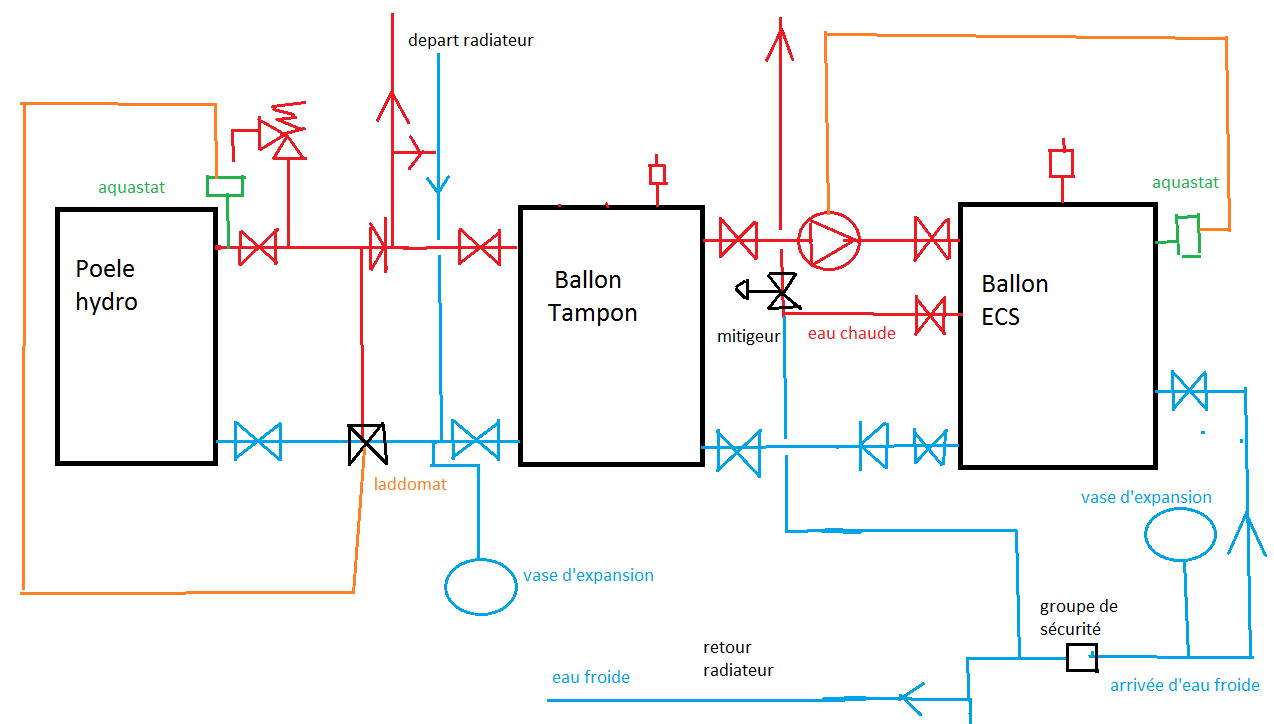

neo.png, 33.16 kb, 1720 x 1308
neo.png 33.16 kb, 372 téléchargements depuis. 19-03-2017

JR

5 Dernière modification par neo_du_56 (19-03-2017 23:02:50)

Re : Poele hydro chauffage central + production d'eau chaude

il faut rajouter une pompe sur le circuit radiateur même si le poêle en est équipé ? donc autant mettre un module hydraulique a cet emplacement non? le thermostat en demande déclanche la vanne motorisé qui envoie un contact a la pompe si j'ai bien compris, il fournise des sondes extérieur j'ai vu avec est ce vraiment nécessaire ce système ? dans ce cas le poêle se mettra comment en route ?

6

Re : Poele hydro chauffage central + production d'eau chaude

Bonjour.

En prenant le schéma n°1.
La pompe présenté ne pourra pas envoyer l'eau aux radiateurs, cette pompe se charge seulement de produire L'ECS.

S'il y a une pompe sur le poêle il faut la représenter sur le schéma afin qu'on puisse voir comme ça va fonctionner.

Dans l’état actuel, je rejoins JR, il faut absolument une pompe sur le départ radiateurs.

Je n'ai pas lu l’intégralité de la discussion, mais si vous avez un poêle qui s'allume et s’éteint automatiquement je ne vois pas a quoi çà sers un gros ballon tampon.

Votre poêle, est-il capable de moduler la flamme pour produire selon la demande, si oui c'est ok, vous n'avez pas besoin de ballon tampom, ne de régulateur sur le départ des radiateurs.

Si votre poêle n'est pas capable de moduler la production, il faut absolument un ballon tampon et un regulateur sur le départ des radiateurs avec vanne mélangeuse automatique, géré par régulation et sonde ou par sonde d'ambiance.

Donnez nous plus de détails sur votre installation et sur votre matériel, pour que l'on puisse vous conseillez sur l'installation que vous devez faire.

7 Dernière modification par neo_du_56 (20-03-2017 23:24:17)

Re : Poele hydro chauffage central + production d'eau chaude

Bonsoir,

je me suis renseigné c'est bien un poêle modulable lol j'ai eu le doute ....

j'ai refais un schéma, dites moi si cela pour le sanitaire cela fonctionne ou pas.

je pensais circulateur fonctionnement avec l'aquastat ou la résistance qui marcherai avec l'aquastat et dans ce cas la pas de circulateur , vous en pensez quoi ?

merci

Sujets pièces jointes

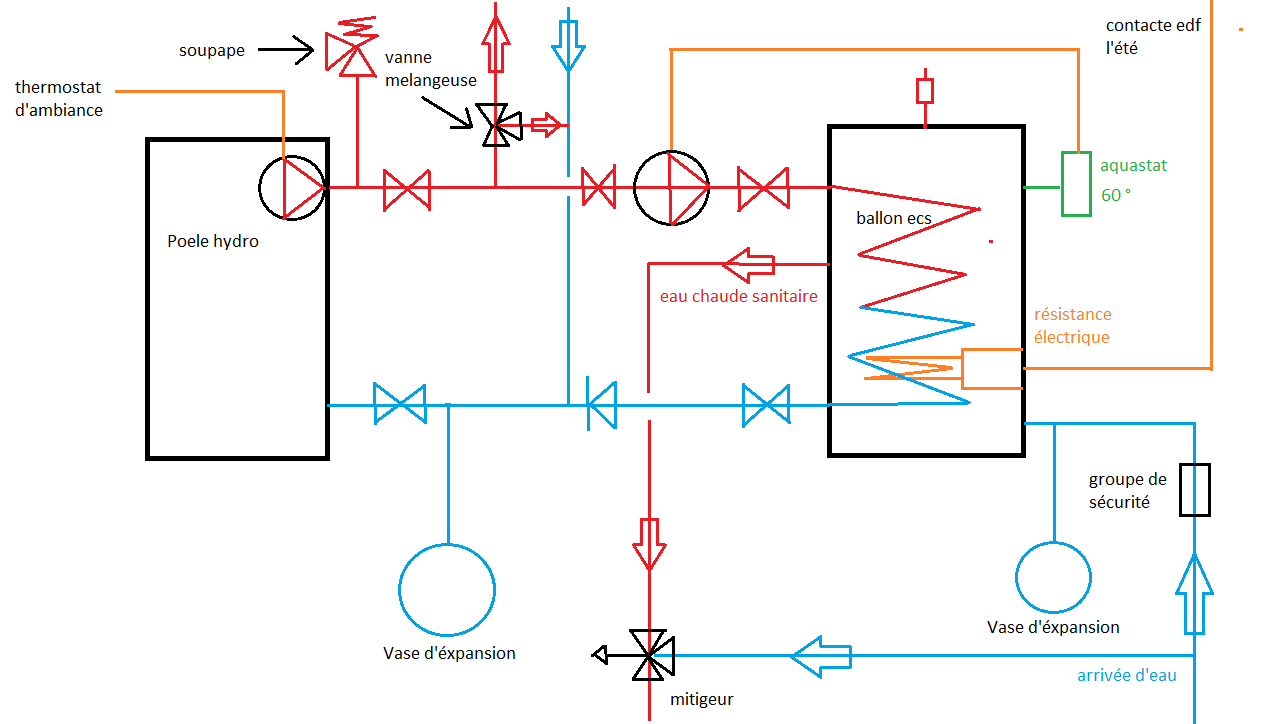

chaufferie nicolas (2).png, 33.14 kb, 1274 x 724
chaufferie nicolas (2).png 33.14 kb, 372 téléchargements depuis. 20-03-2017

8

Re : Poele hydro chauffage central + production d'eau chaude

Bonsoir.

Je regardais le débat présidentiel, c'est passionnant...

Si votre poêle est modulable, s'il règle la température selon le thermostat, s'il s'allume ou s’éteint automatiquement, vous n'avez pas besoin de tout ces composants.

Vous utilisez le circulateur intégré pour la totalité de l'installation chauffage et sanitaire.
Vous utilisez une vanne trois voies en vanne de zone pour inverser la production du poêle vers le préparateur d'ECS ou vers les radiateurs.

Vous réglez la température de départ du poêle a 65°C  puis vous le laissez faire, une fois que le préparateur d'eau chaude est a température la vanne inverse le flux pour l'envoyer vers les radiateurs.
Le plus complique dans ce cas, sera de câbler le tout afin que le poêle puisse démarrer a partir de la demande du chauffage ou du préparateur d'ECS.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

9 Dernière modification par neo_du_56 (21-03-2017 19:16:04)

Re : Poele hydro chauffage central + production d'eau chaude

oui j'ai bien vu, mais j'ai trouvé sa en schéma chez sivac c'est un pack pour préparation ecs , je pense qu'on peut faire mieux comme install

Sujets pièces jointes

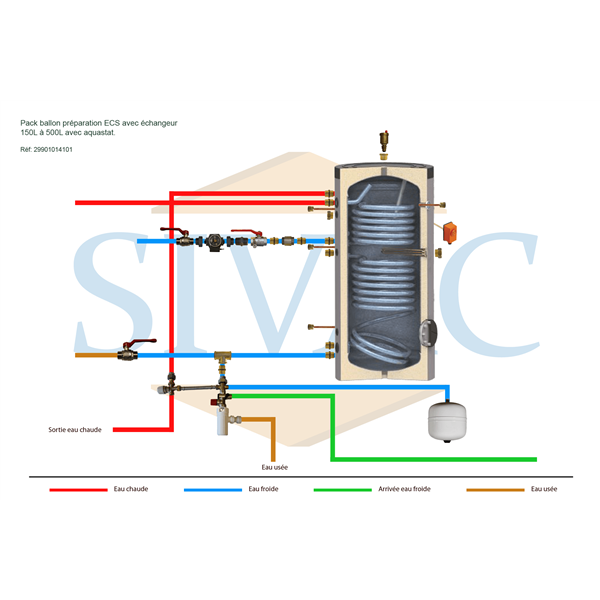

pack-ballon-production-ecs-avec-echangeur-150l-a-500l-avec-aquastat.jpg.png, 115.05 kb, 600 x 600
pack-ballon-production-ecs-avec-echangeur-150l-a-500l-avec-aquastat.jpg.png 115.05 kb, 366 téléchargements depuis. 21-03-2017

10

Re : Poele hydro chauffage central + production d'eau chaude

Le schéma que vous avez présenté, représente la partie eau chaude et froide.

Comme le poêle est automatique il varie sa puissance en fonction de la température de sortie voici un schéma pour la partie chauffage. Si le poêle ne varie pas sa puissance dans ce cas il faut jouter un ballon tampon, c'est impératif.


A vous de rajouter les composants nécessaires.

Si le poêle continue de bruler en cas de panne électrique ou défaut de circulation, il est indispensable de poser une soupape de sécurité thermique.

La vanne trois voies peut être piloté automatiquement par un thermostat, si le ballon est a bonne température il envois le flux vers le chauffage.
Si le ballon n'est pas assez chaud, il envoi le flux vers le ballon.

N'oubliez pas les soupapes de sécurité, vase d'expansion et toute la panoplie sur l'eau sanitaire comme dans le schéma au dessus.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.
