Sujet : Installer un thermostat d'ambiance sur chaudière elm leblanc melia

Bonjour,

Locataire de mon appartement, ayant un propriétaire qui ne souhaite pas faire poser un thermostat d'ambiance et ayant des factures lourdes durant les mois d'hiver, je souhaite effectuer cette pose moi même.

Par contre, j'ai énormément de mal à trouver notice et explication pour ma chaudière gaz elm leblanc mélia qui apparait comme être un modèle ancien.

J'ai vu à l'entrepot du bricolage proche de chez moi ce thermostat qui me parait avoir un rappport qualité prix satisfaisant,

Qu'en pensez vous ?

https://ales.entrepot-du-bricolage.fr/p … ,12,58.htm

J'ai lu les conseils pour l'endroit du placement de ce régulateur, à savoir dans la pièce à vivre au regard de la configuration de mon appartement, en hauteur, sur un mur isolé et hors de toutes variations de températures dû à des phénomènes extérieurs tels courants d'air, soleil, radiateurs ...

Mais alors au niveau des branchements, c'est la bérézina ...

2

Re : Installer un thermostat d'ambiance sur chaudière elm leblanc melia

Bonjour Seb,

Normalement cela devrait fonctionner.
Demonter le capot, sur la facade ou se trouvent les composant électrique tu devrait avoir un schéma de montage de thermostat comme la photo ci jointe.
Il faut enlever le pont (petit fil reliant les deux bornes) et raccorder les deux fils du thermostat.
Si la chaudière chauffe ou se déclenche quand la température programmé est supérieure à celle ambiante c'est qu'il faut inverser les deux fils.
Cordialement

Sujets pièces jointes

Capture d’écran 2016-12-31 à 10.19.21.png, 940.71 kb, 845 x 620
Capture d’écran 2016-12-31 à 10.19.21.png 940.71 kb, 995 téléchargements depuis. 31-12-2016

3 Dernière modification par seb30 (31-12-2016 10:52:30)

Re : Installer un thermostat d'ambiance sur chaudière elm leblanc melia

Salut

Merci pour tes réponses

Par contre je n'ai pas de schéma comme sur la photo, du coup je ne vois pas le pont.

Voici les photos si tu pouvais me dire de quel fil il s'agit.

http://img11.hostingpics.net/pics/588350581.jpg


http://img11.hostingpics.net/pics/191505582.jpg

http://img11.hostingpics.net/pics/854872342.jpg (à l'endroit)

http://img11.hostingpics.net/pics/736423163.jpg

http://img11.hostingpics.net/pics/736423163.jpg (à l'endroit)

4

Re : Installer un thermostat d'ambiance sur chaudière elm leblanc melia

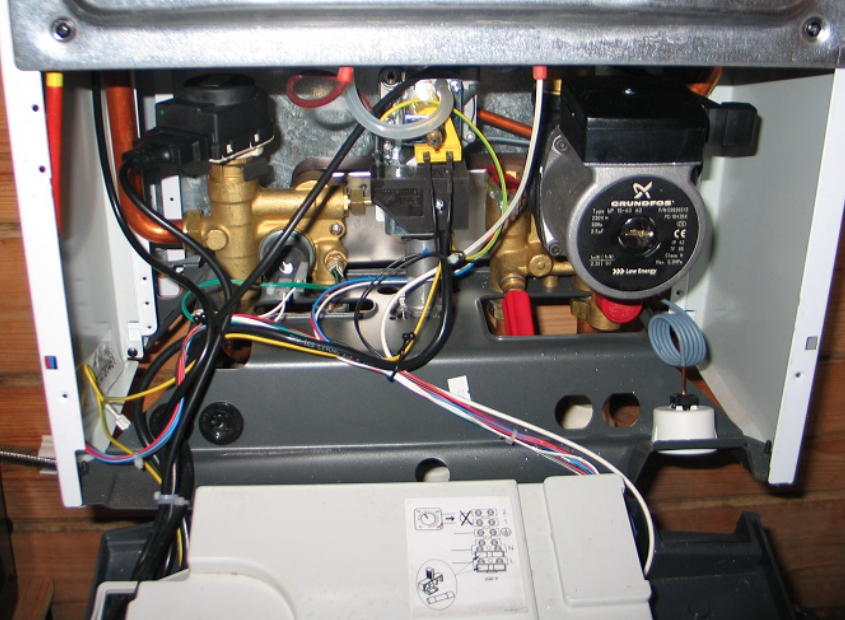

Ca doit être dans la boite noire normalement, peux tu prendre une photo ?
NB: coupe le fusible de la chaudière par sécurité.

5

Re : Installer un thermostat d'ambiance sur chaudière elm leblanc melia

le fil rouge ?

http://img11.hostingpics.net/pics/285871IMG20161231110842.jpg


http://img11.hostingpics.net/pics/28587 … 110842.jpg

6 Dernière modification par lefty (31-12-2016 11:46:01)

Re : Installer un thermostat d'ambiance sur chaudière elm leblanc melia

re,
Apparement c'est simplement l'alimentation du circulateur dans ce boitier, donc non pour le fil rouge.
ouvre le boitier noir se trouvant sur le volet amovible stp

7

Re : Installer un thermostat d'ambiance sur chaudière elm leblanc melia

Sourtout pas les fils rouges qui sont les fils du condensateur.

Il faut acceder au circuit electronique et trouver un bornier avec un shunt (généralement de couleur noir a côté des borniers de l'alimentation electrique) puis remplacer le shunt par les fils venant du thermostat.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

8

Re : Installer un thermostat d'ambiance sur chaudière elm leblanc melia

bonjour

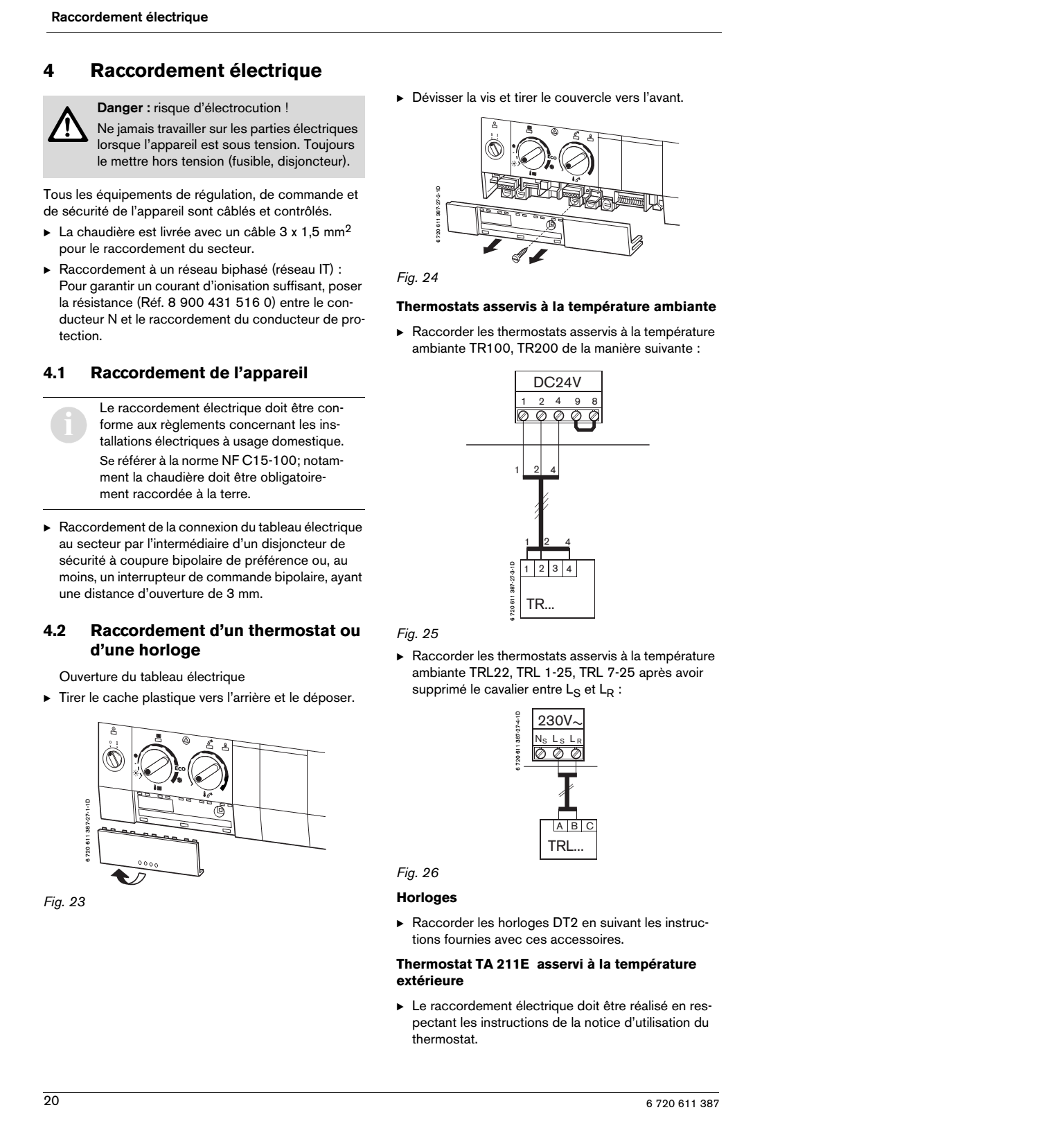

il y a deux possibilités de thermostat, si c'est un deux fils pour l'ambiance, il faut le bornier fig: 26

le thermostat TRL 22 est aussi un thermostat simple à 2 fils

http://tidd.ly/92acfc2f

Sujets pièces jointes

amelia elm.png, 346.14 kb, 1536 x 1628
amelia elm.png 346.14 kb, 874 téléchargements depuis. 31-12-2016

JR

9

Re : Installer un thermostat d'ambiance sur chaudière elm leblanc melia

Merci beaucoup de vos réponses, je pense que c'est clair pour moi maintenant.

Donc je récapitule :

http://img11.hostingpics.net/pics/785204IMG20161231134710.jpg


J'ôte le cavalier entre Ls et Lr.

Je raccorde à la place les deux fils de mon thermostat d'ambiance.

Si le thermostat fonctionne "à l'envers", c'est à dire qu'il chauffe au lieu de couper à la bonne température j'inverse les fils.

Et bien sûr je positionne le thermostat d'ambiance dans un endroit adapté comme décrit dans un topic de ce forum.



Encore merci de vos éclaircissements, bon réveillon à tous.

10

Re : Installer un thermostat d'ambiance sur chaudière elm leblanc melia

C'est tout a fait ça smile
Bon réveillon également.
