Bonjour
il n'y a pas d'autres solutions que ce type de pompe pour une telle profondeur, c'est physique on peut pas aspirer à plus de 9m.
pour ce qui est du choix de la pompe immergée, bien regarder sa courbe de débit, il fait au moins 3m3/h à 40mCE.
Bonjour,
J'ai modifié mon schéma ECS pour intégrer un bouclage sur l’évier de la cuisine qui est à 9 m de la nourrice RDC et également sur celle de l'étage qui dessert la Salle d'eau parentale et la salle de bain.
Est ce que cela vous semble correct?
Le multicouche jusqu'à l'évier passe passe sous la dalle et dans le hérisson je ne l'ai pas plus isolé.
entre les nourrices j’isolerai le multicouche ainsi que la boucle.
J'ai également modifié l'arrivée depuis le compteur. Je vais intégrer un T pour un départ vers les dépendances (une cuisine d'été et deux box pour chevaux).
J'ai mis un nourrice pour les départs vers les robinets du jardin et je mettrai également un purgeur car cette année ça a pas mal gelée.
Est cohérent ou faudrait il faire différemmnt?
Pour le puits je peux faire en PHED 20/25 ?
Merci de vos retours.
Visio-PLAN CIRCUIT EAU SANITAIR_v4avecPuits.pdf 212.9 kb, 288 téléchargements depuis. 07-02-2017
perso ça me semble correct, je laisse les plus expérimentées fairent les remarques appropriées s'il y en a.
juste une remarque : pourquoi faire passer l'eau chaude de l'étage par la nourrice sur rdc ?
pourquoi ne pas alimenter directement celle de l'étage (par un T )
j'éviterais.
Ok je vais faire la modif.
Pour les plus expérimentés cela vous semble correct le reste du schéma?
Merci en tout cas
bonjour
ça tient la route il manquaient quelques clapets anti retour et un qui sert à rien,
attention: si la pression du puits est supérieure à celle du circuit eau froide, le disconnecteur va cracher en permanence , il faut que la vanne entre les deux circuit soit fermée en permanence et ouverte qu'en cas de besoin.
est ce que l'eau du puits est potable?

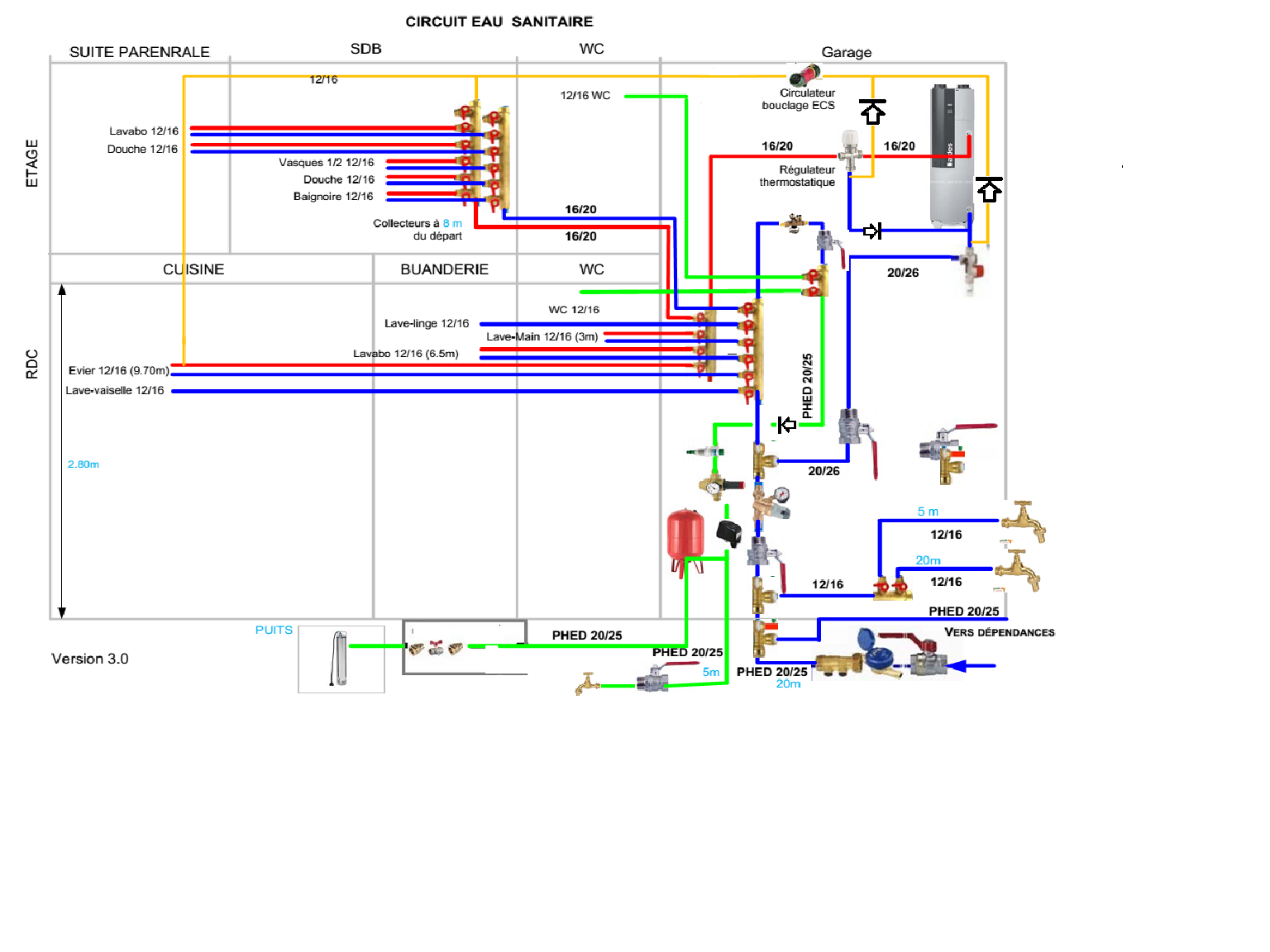

schema modifié.png 256.4 kb, 237 téléchargements depuis. 08-02-2017
Par contre le sens des flèches des clapets sont inversés non?
Je ne pense pas. J'ai essayé de prendre contact avec un labo mais le tarif pour l'analyse n'était vraiment pas donnée.
Le régulateur de pression sur la ligne du puits avec le ballon a vessie ne peuvent pas éviter ce problème?
Merci pour la correction du schéma.
Il faut que je rajoute aussi un départ ou une prise d'eau pour le remplissage du circuit chauffage!!!
les flèches sont dans le bon sens, la barre en travers représente l'impossibilité de passer.
il faut régler la pression du puits de façon quelle ne monte jamais au dessus de celle de l'eau de ville
il faut bien aussi un départ pour le remplissage du chauffage, c'est juste un détail
Mais la flèche n'indique pas le sens du fluide?
Car pour le puits ça va pousser sur un mur.
c'est le symbole normalisé il me semble, ça indique que l'eau ne peut pas passer dans le sens de la flèche dessinée, elle passe que dans l'autre sens on est bien d'accord.
On est d'accord sur le fonctionnement alors c'est le principal. Merci
