Sujet : Validation schéma plomberie

Bonjour à tous,

Je souhaiterais vous soumettre le schéma suivant pour validation.
Il s'agit d'une installation en multicouche que je souhaite réaliser dans le cadre de la rénovation de ma grange.
Je souhaiterais y adjoindre un circuit secondaire pour les sanitaires et robinets extérieurs de puisage alimenté par l'eau d'un puits. Comment faire ?

D'avance merci.

Bonne journée

Sujets pièces jointes

Attachment icône SchémaPlomberie.pdf 872.57 kb, 391 téléchargements depuis. 11-03-2016

Citer Message 1

  • PUB

2 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Validation schéma plomberie

bonjour

il y a sur ce sujet pas mal de poste déjà, en fait il faut faire un réseau spécifique pour les appareils qui seront alimentés par la cuve de stockage d'eau de pluie et quand l'eau vient à manquer dans la cuve celle-ci est automatiquement remplie par l'eau de ville. mais il faut absolument éviter tout contact entre eau de pluie et au de ville.

https://plombiers-reunis.com/blog/index … u-de-pluie

Sujets pièces jointes

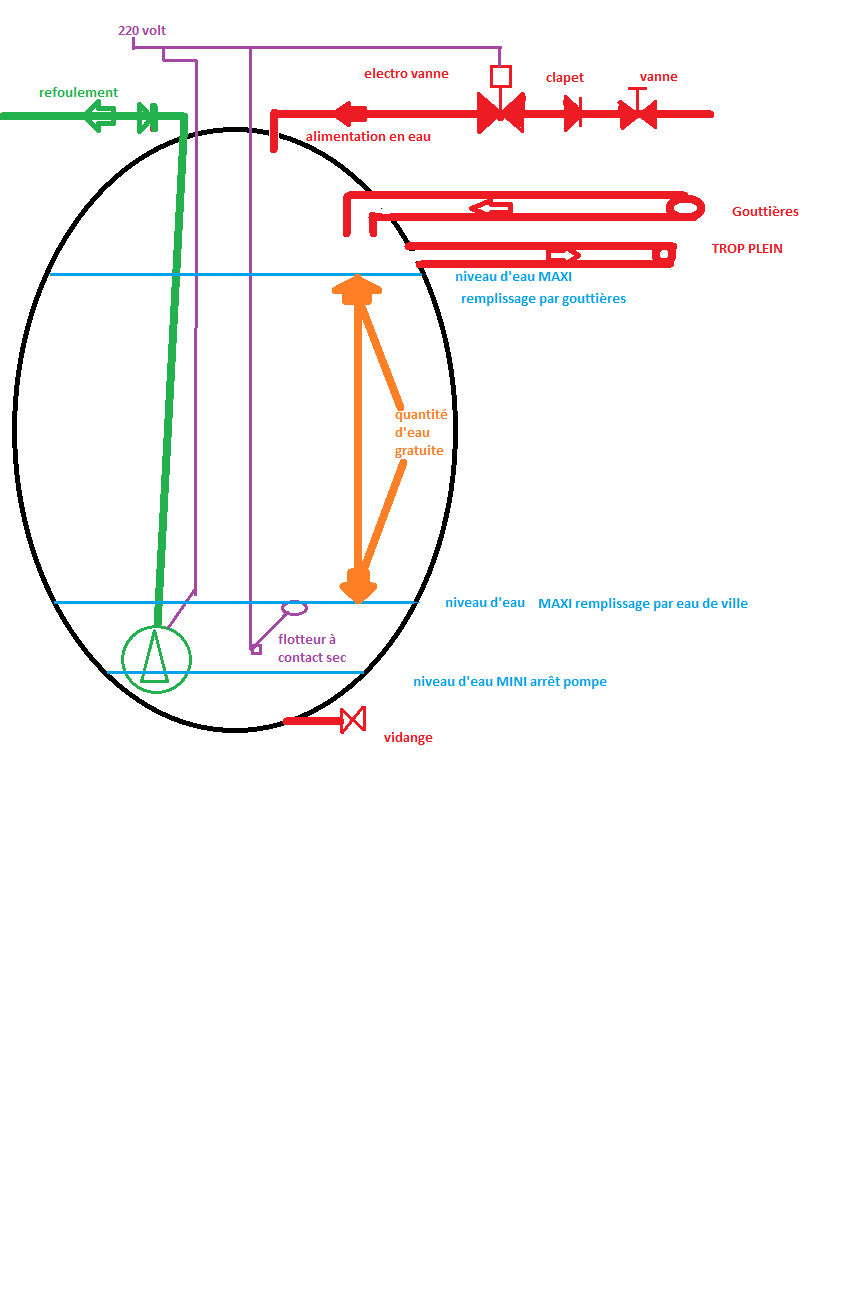

cuve de récupération.png, 25.91 kb, 864 x 1296
cuve de récupération.png 25.91 kb, 332 téléchargements depuis. 12-03-2016

JR

Citer Message 2

  • Inscrit : 11-03-2016
  • Messages : 10

Re : Validation schéma plomberie

Merci pour votre réponse.
En fait je n'utilise pas de citerne mais un puits.
Je ne peux donc pas installer un système qui remplira la cuve une fois vide.
En dehors de ce point, que pensez vous du reste de l'installation ?
Merci et bonne soirée

Citer Message 3

  • Inscrit : 11-03-2016
  • Messages : 10

Re : Validation schéma plomberie

Par ailleurs, j'aimerais savoir si je dois passer mes tuyaux dans la dalle béton ou ailleurs...
Et dois-je utiliser des tuyaux isolés et gainés ? d'ailleurs est ce que ça existe ?
Merci

Citer Message 4

5 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Validation schéma plomberie

bonjour

le schéma est correct, certains diamètre d'alimentation d'appareils en 20*3 peuvent être diminués et le 26*3 en sortie de ballon ecs peut passer en 20*3 pour diminuer le volume d'eau perdu au début de chaque tirage.

le passage en dalle ou pas, c'est suivant la configuration, c'est sûr que l'incorporation en dalle est plus facile à réaliser qu'en apparent.

il existe des tubes gainés  en PE, pour le multicouche il existe en couronne isolée, gainé je suis pas sûr!

JR

Citer Message 5

  • Inscrit : 11-03-2016
  • Messages : 10

Re : Validation schéma plomberie

Merci JR pour votre réponse.
Je vais passer la sortie du ballon en 20x2.
Puis passer dans la dalle en tuyau isolé non gainé ? à mon avis non
Mon soucis est que j'aurai par exemple 15 mètres entre le ballon et le robinet de la cuisine, raison pour laquelle je pense mettre un chauffe eau électrique de petite contenance à la cuisine.
Bonne journée
