Re : installation d'un poêle bouilleur sur réseau fioul existant

votre schéma me plais bien.

est t'il envisageable en seulement 2 picages sur la ballon tampon ?

pour vous  chaudière fioul va t'elle chauffer le ballon tampon ?

merci tongue

12

Re : installation d'un poêle bouilleur sur réseau fioul existant

si on fait que deux piquages sur le tampon on ne peut pas récupérer l'eau chaude faite par l'insert accumulée, la chaudière fioul ne chauffe pas le ballon, elle ne chauffe que la bouteille de découplage.

JR

Re : installation d'un poêle bouilleur sur réseau fioul existant

si on fait que deux piquages sur le tampon on ne peut pas récupérer l'eau chaude faite par l'insert

si de cette maniéré :

et avec un effet de stratification qui pour moi Théoriquementest beaucoup mieux:

http://www.thermexcel.com/french/image14/stockage%20chaleur%20hydroaccumulation%20chauffage.png

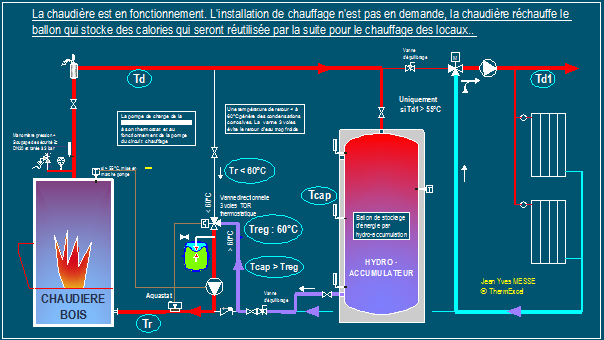

http://www.thermexcel.com/french/image14/Schema%20stockage%20energie%20ballon%20chauffage%20bois.PNG
http://www.thermexcel.com/french/image14/stockage%20chaleur%20hydroaccumulation%20chaudiere.png

je cherche le même principe appliquer à votre schéma.

14

Re : installation d'un poêle bouilleur sur réseau fioul existant

bonjour

c'est pas évident, sur ces schémas il y a qu'une source de chaleur ( une chaudière bois et pas un insert d'appoint) et il n'y a pas la production d'eau chaude.
ces deux éléments compliquent le système.
est ce que l'insert aura un usage intensif qui fait qu'il faille un gros ballon tampon pour absorber le surplus de production ou est ce que la fonction du ballon est seulement d'absorber l'inertie de fonctionnement pour éviter la surchauffe?

JR

Re : installation d'un poêle bouilleur sur réseau fioul existant

bonjour RUAJOSE
merci de prendre le temps de répondre.

avec une 2eme source bon la c'est gaz mais moi c'est fioul.
http://www.thermexcel.com/french/image14/Schemas%20chauffage%20bois%20Couplage%20hydraulique%20poele%20hydro%20chaudiere%20gaz%20double%20services.PNG

mais on arrive à garder un peux l'idée

l’idée de ta bouteille me parais être la bonne piste.

pour l'utilisation de l'insert je veux que sa devienne ma source de chauffage principale.

l'insert aura un usage intensif qui fait qu'il faille un gros ballon tampon pour absorber le surplus de production ou est ce que la fonction du ballon est seulement d'absorber l'inertie de fonctionnement pour éviter la surchauffe?

les 2 et à servir de roue libre entre 2 flambers.

encore merci pour votre aide !

16

Re : installation d'un poêle bouilleur sur réseau fioul existant

avec un ballon tampon contenant un échangeur c'est jouable!


JR

Re : installation d'un poêle bouilleur sur réseau fioul existant

pourquoi sur un échangeur ?
le même schéma sans l’échangeur n'ai t'il pas envisageable ?
je reprend votre schéma je vais y réfléchir un peux  .

Jouable ! tongue

18

Re : installation d'un poêle bouilleur sur réseau fioul existant

bonjour

Oui c'est vrai pourquoi? ça marche aussi bien  même mieux sans échangeur dans le tampon, j’avais pas les yeux en face des trous!

JR

19 Dernière modification par Cyprien58 (19-02-2015 19:58:03)

Re : installation d'un poêle bouilleur sur réseau fioul existant

Et comme ça ?

j'ai oublier quelque chose ?

http://img11.hostingpics.net/pics/676902INSTAL1.jpg

edit : il doit manquer une vanne 3 voies sur la  partie à droite du ballon tampon ! ( je pence )
actuellement je vois:
celle du haut " mélange du retour avec le départ pour adapter la température de l'eau dans les radiateurs "
en bas " une TOR qui fait la sélection des sources de chaleur "

edit 2 :
une dernière au milieu (réflexion faite une simple électrovanne ferais l’affaire )
l’utilité serais de forcer le chargement du ballon si le poêle fonctionne et que la maison n'ai pas en demande

20

Re : installation d'un poêle bouilleur sur réseau fioul existant

Bonjour

Au cas où le chauffage radiateur n'est pas en demande, si l'insert est en service le ballon se charge forcement, l'eau ne pouvant pas aller aux radiateurs ( V3V fermée) et clapet AR qui l'empêche d'aller vers la bouteille.

Il manque le réseau qui va chercher l'eau chaude avec V3v au tampon  pour faire chauffer le ballon ECS
et le circulateur en sortie de chaudière.

JR
