Sujet : Bouclage et collecteurs radiateurs

Bonjour à tous,

je reviens vers vous après quelques mois, car mes travaux n'ont pas avancé comme je l'aurais souhaité, bref.

Pour mémoire, mon installation sera donc en "tout" multicouche, je pense, en "TH".

Pour mes radiateurs, j'ai trouvé des collecteurs tout faits de marque Somatherm
http://somatherm.fr/fr/catalogue/soluti … -radiateur

j'aurais souhaité mettre des minivannes sur ces collecteurs afin de pouvoir isoler chaque circuit,
mais un revendeur m'a dit que cela ne se faisait généralement pas, car cela "perturbait" le passage des fluides ??? qu'en dites vous, pipo ?

1)
J'ai donc cherché des vannes à y mettre, mais impossible à trouver, raccordement 3/4 EK (eurocone) sauriez-vous ou je peux me procurer ce genre de vanne, ou autre collecteur équipé ?

2)
Ayant des longueurs de tube conséquentes, je voulais faire un bouclage pour l'eau chaude, et on m'a également déconseillé pour des raisons de consommation, ma chaudière risque de se mettre trop souvent en marche.

Pour info, ma chaudière est une chaudière au gaz GPL agée de 13 ans avec un ballon de 60L ne serrait il pas possible d'insérer un petit ballon électrique d'environ 10L qqpart sur l'installation ? Serait-ce plus rentable ?


j'ai calculé les "pertes" avant l'arrivée de l'eau chaude de chaque point de puisage en tenant compte des diamètres intérieurs de tuyaux.

sans circulateur
cuisine => 3,23L
douche du rez => 3,10L
lave-main WC => 2,5L
double vasque => 2,07L
douche étage => 6,25L
vasque étage => 5,50L

avec circulateur
cuisine => 1,66L
douche du rez => 1,53L
lave-main WC => 0,93L
double vasque => 0,5L
douche étage => 1,1L
vasque étage => 0,57L


Merci par avance

Sujets pièces jointes

Attachment icône installation complete.pdf 150.36 kb, 593 téléchargements depuis. 12-03-2013

Re : Bouclage et collecteurs radiateurs

Le bouclage n'est possible que sur l'eau chaude accumulé, chaudières instantanées et micro-accumulation, ce n'est pas possible.

Personellement quand je fais un bouclage je le fait vraiment jusqu'au point le plus proche du point de puisage, "le bouclage est aussi un confort, vous ouvrez le robinet pour avoir de l'eau instantanément", si vous faites un bouclage pour diviser les pertes par deux, je ne sais pas si ça vaut le coup.

Concernant les vannes sur les nourrices, il est important que la vanne soit d'un diamètre intérieur aussi important que la sortie de nourrice, il est vrais que les vannes "made in china" ont des diamètres très réduits, je ne sais même pas si elles sont conformes NF.

Concernant les vannes euroconne, je ne sais pas ou en trouver, mais si le pas de vis est standard, il suffit d'utiliser des vannes normales MF que vous visserez sur la nourrice avec de la filasse et le tour est jouée.

Il est tout a fait possible d'utiliser un petit ballon en sortie de chaudière pour le bouclage, mais je pense que la production d'eau chaude electrique est plus chère qu'avec la gaz, avec un plus le cout du ballon.

3 Dernière modification par wag71 (22-03-2013 15:21:47)

Re : Bouclage et collecteurs radiateurs

Merci Maître plombier lol

lors de la soumission de mon schéma à différentes personnes, il en est ressorti que l'on me conseil de "TIRER" un tube d
u sous-sol à la nourrice du rez et du sous-sol aux combles, pensez-vous que ce soit nécessaire ?


Et dans ce cas comme traiter le bouclage ?

Autre question, comment se fait-il que je ne reçoive pas d'email lorsque qqn me répond ?

Sujets pièces jointes

Attachment icône plb4.pdf 80.25 kb, 463 téléchargements depuis. 22-03-2013

4

Re : Bouclage et collecteurs radiateurs

Bonjour wag71.

Pour recevoir des emails lorsqu'une réponse est posté il faut cliquer sur le lien s'abonner tout en haut du sujet sur la barre bleue juste en dessous du bouton RÉPONDRE  A CETTE QUESTION.

Les abonnements ne sont valables qu'une fois pour eviter d’être considéré comme spam, vous ne recevrez qu'un seul email entre deux visites. Sinon cela pourrait devenir très vite agaçant, un émail pour chaque réponse.

Vous pouvez en effet tirer plusieurs lignes pour alimenter les différentes nourrices, dans ce cas il faut une nourrice pour le bouclage, cela fait plus de tuyaux a isoler

Regardez ici pour vous inspirer: https://plombiers-reunis.com/topic2107- … -plan.html

5

Re : Bouclage et collecteurs radiateurs

[font=Calibri, sans-serif]Par contre le fait de repartir à chaque fois du
sous-sol vers chaque nourrice rajoute donc des longueurs, et donc des pertes,
est-ce vraiment nécessaire étant en 20/26 ? n’est-il pas mieux d’aller
d’une nourrice à l’autre en 20/26 comme sur le second schéma ? [/font]

Sujets pièces jointes

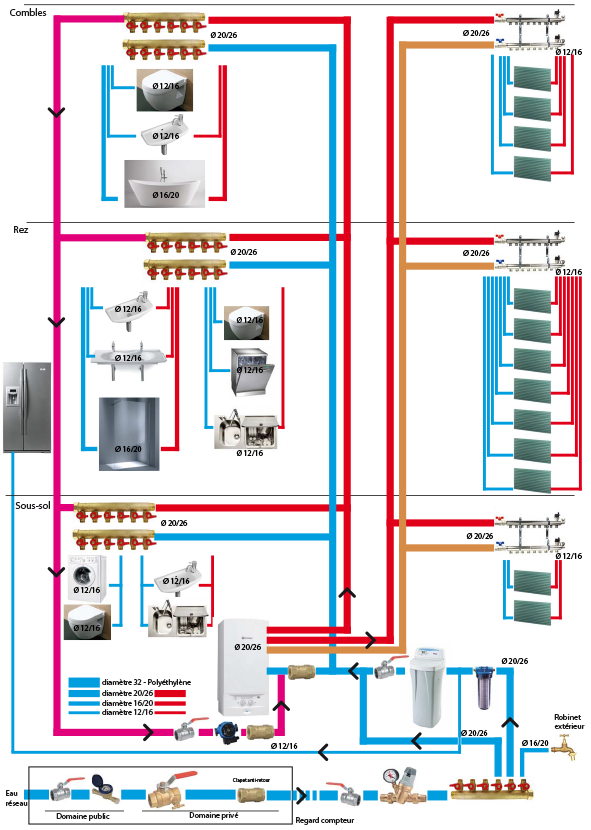

plb5.png, 220.55 kb, 591 x 830
plb5.png 220.55 kb, 577 téléchargements depuis. 28-03-2013

plb6.png, 207.45 kb, 591 x 830
plb6.png 207.45 kb, 395 téléchargements depuis. 28-03-2013

Re : Bouclage et collecteurs radiateurs

Tout a fait il est possible d'aller d'une nourrice a l'autre.

7

Re : Bouclage et collecteurs radiateurs

le 20/26 est-il adapté ou est-il surdimensionné ?

Re : Bouclage et collecteurs radiateurs

Par exemple: sur une ligne où se trouvent deux radiateurs. Le plus éloigné fait 1500W le tube sera du Ø10(intérieur) en revenant vers la chaudière, le second radiateur fait 3000W, il sera piqué en Ø12 (intérieur) et les tubes qui alimentent ces deux radiateurs deviennent 3000+1500=4500W soit un diamètre de Ø14 (intérieur).

Pour systèmes munis de circulateur.

Pour les radiateurs:
    Jusqu’à 1500 Watts, = Ø 10
    De 1500 W à 3300 W = Ø 12
    De 3300 W à 5000 W = Ø 14.

Pour le collecteur:
    Jusqu’à 24000 W = Ø20
    De 24000 W à 32000 W = Ø 26
    De 32000 W à 49000 W = Ø 33

Admettons,  vous avez 16Kcalories de radiateurs répartis en 8 radiateurs de 2Kcalories
Vous pouvez utiliser un diamètre d'alimentation intérieur de 20 pour le collecteur, puis chaque radiateur doit être alimenté en diamètre intérieur de 12mm
