Sujet : Schema Plomberie neuf

Bonjourje sollicite l'avis des experts du forum au sujet de mon schema en PER multicouche en neuf
Installation en cloison, multicouche gainé


Merci pour votre aide et remarques

Sujets pièces jointes

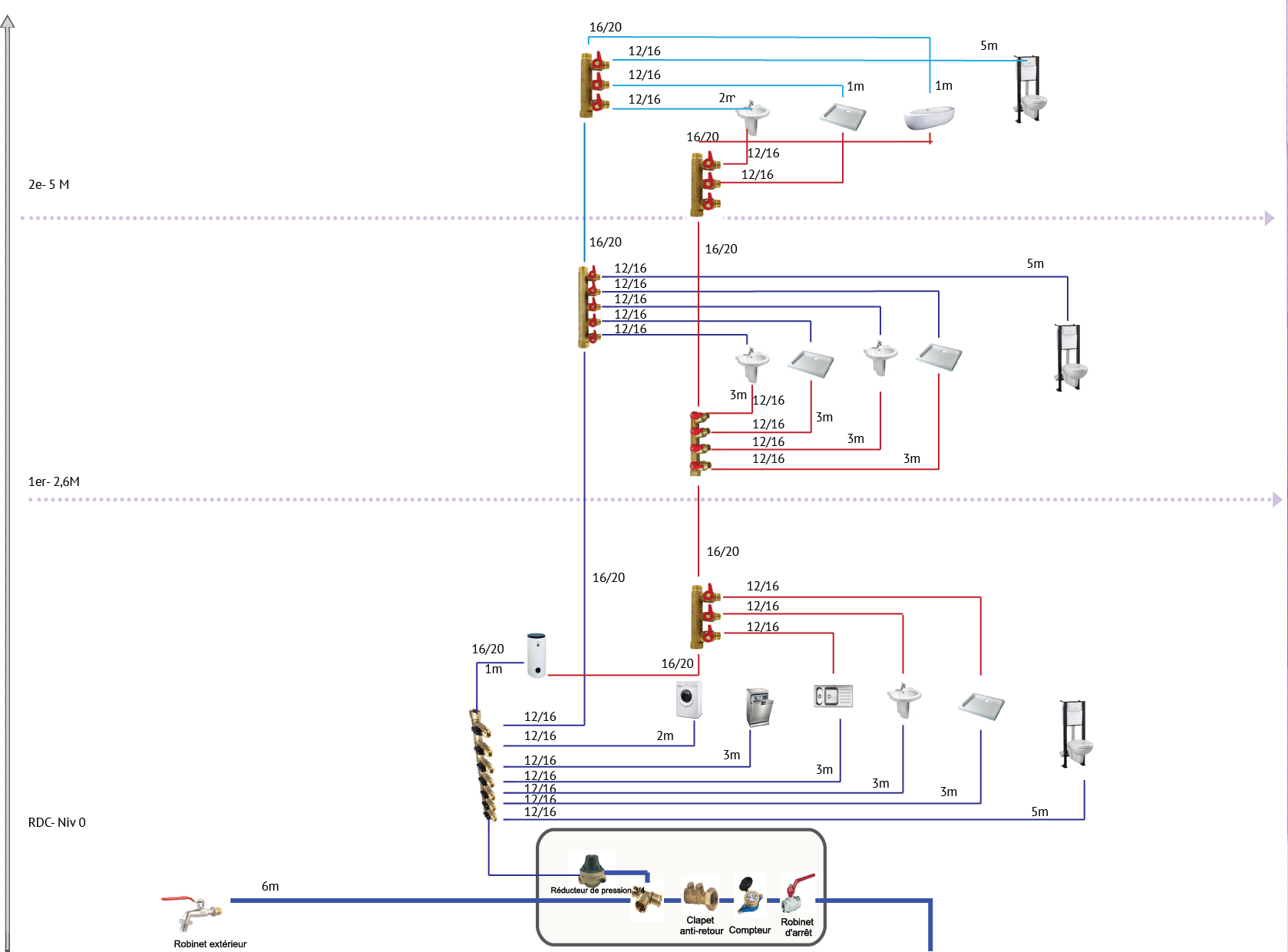

Schema Plomberie1.png, 176.79 kb, 1678 x 1240
Schema Plomberie1.png 176.79 kb, 1221 téléchargements depuis. 30-12-2012

2

Re : Schema Plomberie neuf

Bonjour,
Je ne suis pas un expert, mais par contre je suis très intéressé par votre plan et les réponses que vous allez recevoir. Je me demandais justement s'il était concevable, pour des raisons de distribution en étage, de mettre les nourrices en série. Envisagez-vous un bouclage eau chaude ? Comment le feriez-vous ?

Re : Schema Plomberie neuf

Bonjour.

@alowe dans l'ensemble votre schéma me parait correct.

@zinzen  je vous conseille d'aller sur la partie blog accessible depuis les barre de navigation, puis il y a beaucoup d'exemples de schémas, modèles pour ainsi que les diamètres, le bouclage dans différentes configurations.

Bref... une vraie mine d'infos, il suffit de prendre un peu de temps et de parcourir les pages.

4

Re : Schema Plomberie neuf

Bonjour
@Alleauplombier
Merci pour votre retour

j'ai juste un doute sur la remontée EF depuis la sortie de nourrice RDC en 12/16 vers la nourrice du 1er

Ne serait il pas plus judicieux de faire une nourrice en 16/20 EF au RDC pour assurer l'alimentation de la nourrice 7 points (12/16) au RDC et remonter vers la nourrice du 1er ?

@zinzen : j'ai étudié un schéma avec ciruclateur disponible sur le forum
je souhaite éviter cette solution et tous mes points sont tres concentrés par rapport à la montée du reseau ^(prévu lors de l'étude et redaction des plans)

Merci pour vos remarques

Re : Schema Plomberie neuf

Autant pour moi,  je n'avais pas vu que le diamètre était affiché 2 fois j'avais pris en compte ce qui est marque au milieu de la ligne.
Je vais même plus loin..... je vous conseille d'utiliser un té en entrée ou sortie de nourrice pour alimenter les nourrices supérieurs, actuellement vous les alimentez depuis une sortie de nourrice en 15/21 ce qui risque de réduire lé débit, utilisez plutôt la solution avec le té.

6

Re : Schema Plomberie neuf

Effectivement, je n'avais pas vu cela comme ça

J'ai donc ajouté un T au départ (plan modifié) afin d'alimenter la nourrice EF du 1er
Par contre, je peux reprendre en sortie de cette même nourrice pour monter au 2e ?


PS : ci-dessous quelques détails sur les équipements (Anjou Connectique):


- Tubes multipex Ø16x2,0 (12/16) et Ø20x2,0 (16/20)
- Nourrices Anjou Monobloc, mini vannes 1/2”, extrémités
males 3/4”, Ø passage : 18,5



Encore merci pour votre aide

Sujets pièces jointes

Schema Plomberie 1bis.png, 112.02 kb, 853 x 716
Schema Plomberie 1bis.png 112.02 kb, 490 téléchargements depuis. 02-01-2013

Re : Schema Plomberie neuf

alowe a écrit:

J'ai donc ajouté un T au départ (plan modifié) afin d'alimenter la nourrice EF du 1er
Par contre, je peux reprendre en sortie de cette même nourrice pour monter au 2e ?

C'est ok,
Vous pouvez alimenter une nourrice depuis le bout de la précédente sans aucun problème.

En ce qui concerne les matériaux, je ne suis pas en mesure commenter.

8

Re : Schema Plomberie neuf

Merci pour le temps que vous avez bien voulu passer à analyser mon schéma
