Sujet : Comment raccorder robinet radiateur sur arrivé en tuyaux multicouche

Bonjour,Je refais mon installation de chauffage central en multicouche avec des raccords a sertir. Pas de pb pour le circuit mais je me pose une question concernant le raccordement sur mes robinets de radiateurs. Quelle est la meilleure solution (je sort de mes radiateur avec un robinet droit Giacomini):- Utiliser un robinet (Giacomini R432) et venir y raccorder un raccord a compression en bout de tube (chez Giacomini, R179) apres avoir bien entendu fait un coude avec le tube multicouche ou- Utiliser un robinet avec sortie 15-21 (ref Giacomini R422) et venir y raccorder un coude 15/21 (avec filasse et pate a joint) vers "embout a sertir" d.16Merci de votre aide

Sujets pièces jointes

fluxo-coude-a-sertir.jpg, 1.98 kb, 128 x 75
fluxo-coude-a-sertir.jpg 1.98 kb, 547 téléchargements depuis. 25-09-2012

Giacomini raccord 179.jpg, 4.82 kb, 225 x 225
Giacomini raccord 179.jpg 4.82 kb, 657 téléchargements depuis. 25-09-2012

Re : Comment raccorder robinet radiateur sur arrivé en tuyaux multicouche

Bonjour.

Vous utilisez un raccords a sertit sur votre tube avec une terminaison 15/21 mâle.

Ensuite votre robinet viens se visser sur ce raccord, avec filasse et pâte a joint.

3

Re : Comment raccorder robinet radiateur sur arrivé en tuyaux multicouche

Merci pour votre réponse.
Cependant, je me pose encore une question.

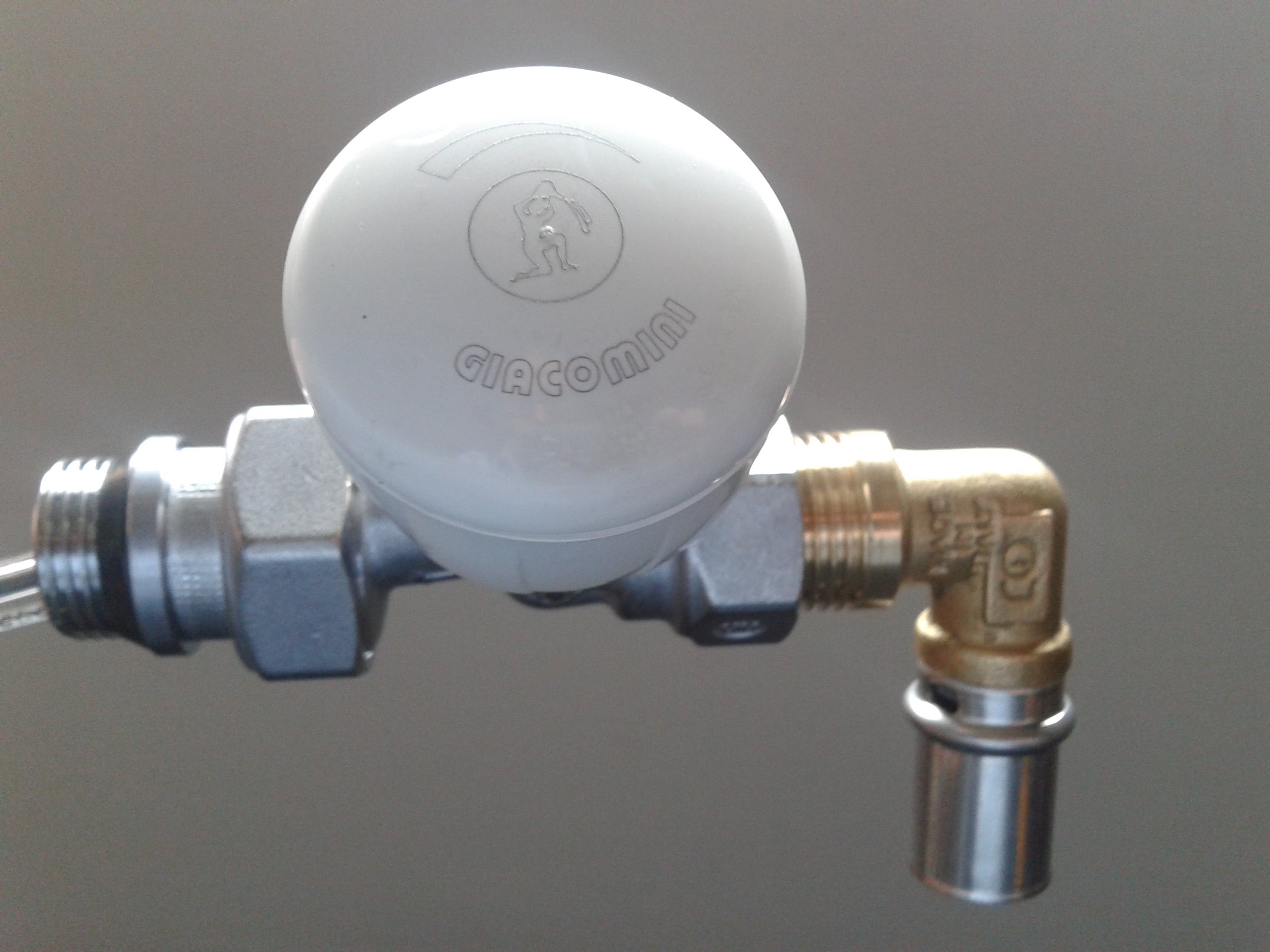

Quand le raccord male 15/21 arrive en butée dans l'embout du robinet, le robinet se retrouve orienté à 45° horizontalement (cf photo).
Sachant que je comptait monter une tête thermostatique, est-ce gênant (j'ai cru comprendre qu'il fallait que la tete soit complètement horizontale) ?
Ou bien est-ce que le fait de mettre de la filasse et pate a joint sur le raccord va "limiter" la rotation et faire en sorte que le raccord se retrouve perpendiculaire au robinet ?

Sujets pièces jointes

2012-09-25 12.39.23.jpg, 1.09 mb, 2560 x 1920
2012-09-25 12.39.23.jpg 1.09 mb, 665 téléchargements depuis. 25-09-2012

2012-09-25 12.39.23.jpg, 62.88 kb, 1024 x 768
2012-09-25 12.39.23.jpg 62.88 kb, 491 téléchargements depuis. 25-09-2012

Re : Comment raccorder robinet radiateur sur arrivé en tuyaux multicouche

bonjour.

Pour les têtes thermostatiques il vaut mieux que le robinet soit en position horizontale.

Pour le raccordement il n'y a aucun problème, une fois que vous ferez votre joint filasse ou teflon ou encore avec de la colle anaérobie, vous n'avez pas besoin de visser la totalité du raccord, 2 ou 3 tours suffit, vous arrêterez le vissage avec la bonne orientation du raccord, si vous utilisez de la filasse, elle supporte même un léger dévisage pour ajuster en cas de besoin.

Je n'ai pas vu, vos radiateurs mais je crois que les robinets d’équerre auraient et plus adaptés a votre situation, je me trompe?

5

Re : Comment raccorder robinet radiateur sur arrivé en tuyaux multicouche

Les radiateurs sont des Finimetal, Gamme Reganne 3000.
Le problème est que les étriers fournis avec les radiateurs pour la fixation au mur ne permettent pas de partir en direction du mur (pas assez de distance). Je doit donc installer mon tube multicouche parallèle au radiateur donc sortir avec un robinet droit ... en tout cas je n'ai pas trouvé d'autres modèle de robinet Giacomini adaptable

6

Re : Comment raccorder robinet radiateur sur arrivé en tuyaux multicouche

Bonjour Tof01,

je viens de recevoir mes radiateurs Reganne 3000 et je prévois également le réseau en multicouche D16.

Par contre, je ne sais pas quoi choisir comme raccords, robinets et autres.

Quels conseils peux tu me donner ?

as tu eu des problèmes particuliers ?

Merci bien.

Becool

7 Dernière modification par El-Homari (11-01-2013 22:52:44)

Re : Comment raccorder robinet radiateur sur arrivé en tuyaux multicouche

Des robinets généralement d’équerre  en 15/21 puis des raccords droits a sertir sur le multicouche avec filetage 15/21 mâle, si les radiateurs sont pas épais et les tubes apparents, vous risquez d'avoir besoin de raccords plutôt d’équerre.

Accrochez un radiateur et faites une photo

Regardez aussi dans le premier message de cette discussion et vous verrez les raccords en question

8

Re : Comment raccorder robinet radiateur sur arrivé en tuyaux multicouche

bosoir j'ais justement le meme probleme , je sais pas trop  comment relier mon multicouche a mon robiner de radiateur , j'ais cru voir un raccord equaerre qui  serais dans le placo  et ensuite visser sur le robinet mais bon  souvent des photo sont beaucoup plus parlante
