Sujet : (Résolu) Type de raccords pour mitigeur de douche encastré.

Bonjour à tous.

L'article concernant la pose d'une douche encastrée m'a beaucoup intéressé (http://www.blog.plombiers-reunis.com/in … e-encastre) et je vous remercie d'avoir pris le temps de répondre par ce biais aux questions de beaucoup de personnes !

J'aimerai avoir quelques explications supplémentaires si c'est possible.
J'ai bien compris qu'il fallait banir les raccords à joints type Gripp. Je suis allé faire un tour dans le rayon des raccords d'un magasin de bricolage à la recherche du raccord idéal mais je n'ai trouvé que des éléments "à souder/à visser". Est ce que cela peut faire l'affaire ? Je suppose que non puisqu'il reste un joint du côté "à visser".

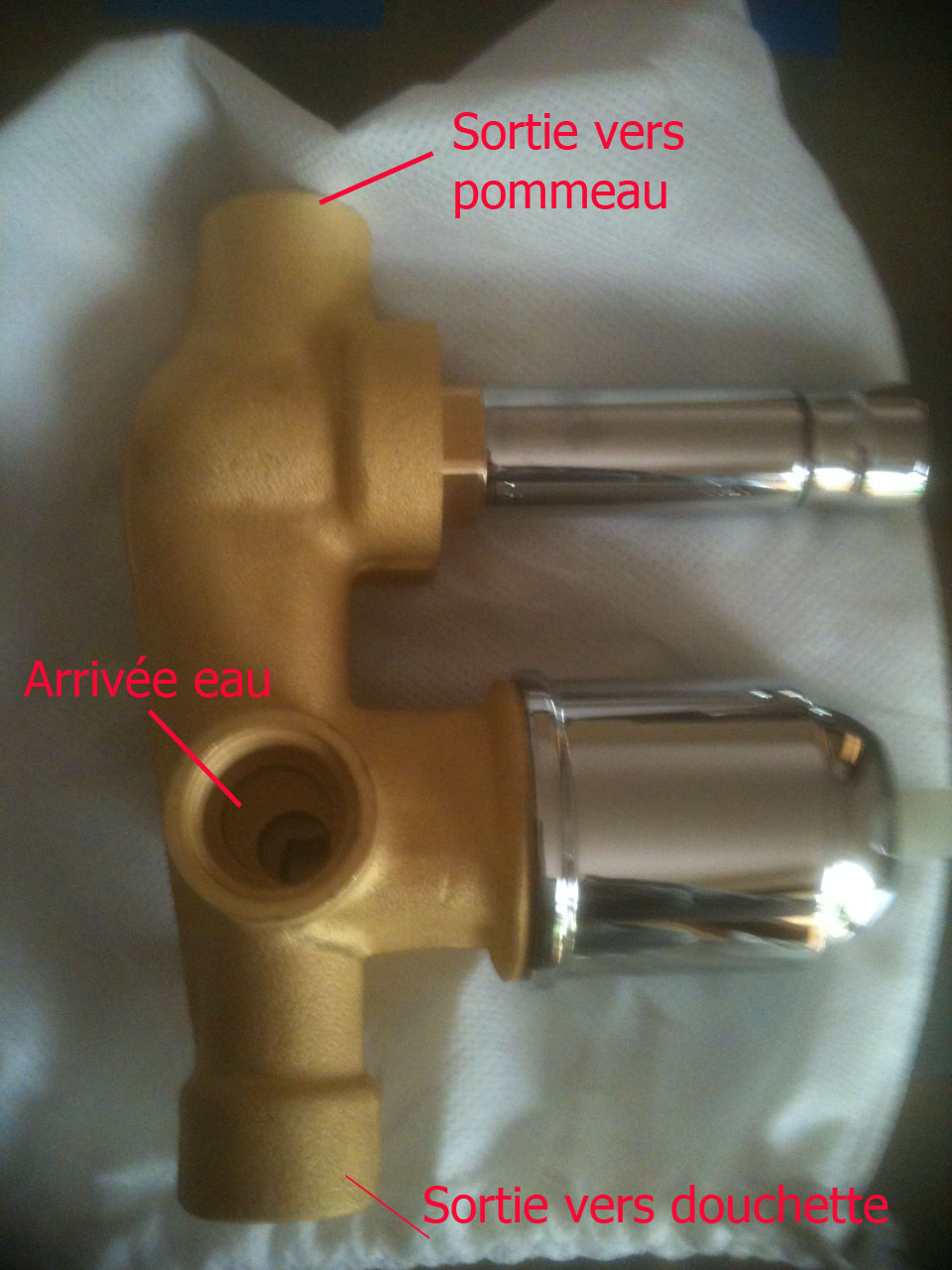

Je ne vois toutefois pas comment se passer d'un coté à visser puisque c'est ce qu'attend le mitigeur que j'ai acheté (voir pièce jointe).
D'autre part, je ne dois pas être doué mais je ne trouve pas sur le net d'exemples sur les sites de vente de raccord à souder bicone que vous préconisez...
On ne peut tout de même pas réaliser une soudure sur les entrées et sorties du mitigeur donc comment se passer d'une partie à visser ?

En espérant que quelqu'un puisse m'orienter davantage, comme vous l'aurez noté je découvre la plomberie.

Merci. Bonne lecture sur ce forum.

Sujets pièces jointes

photo.JPG, 202.99 kb, 960 x 1280
photo.JPG 202.99 kb, 804 téléchargements depuis. 28-06-2012

Re : (Résolu) Type de raccords pour mitigeur de douche encastré.

Bonjour.

L'article traite seulement la question en générale, il est vrais que c'est mal détaillé.

Premièrement vous devez nous dire quel type de tube et les diamètres utilisez  vous,  pour votre installation et on vous présentera des images des raccords que vous avez besoin.

Il est vrais qu'un joint est toujours inévitable, l'objectif n'est pas de supprimer un joint, mais les joints plats, qui s'usent au bout de quelques années.

Dans ce cas précis il y a toujours un joint (filasse, loctite ou teflon) pour lier le raccord au corps du robinet, puis la liaison entre la raccord et le tube se fait sans joint (conique).

Un joint fillasse bien fait dure atant que le reste de l'installation, et c'est ce que ne tendons a démontrer avec ces pages.

3

Re : (Résolu) Type de raccords pour mitigeur de douche encastré.

Merci pour cette réponse rapide !

Le mitigeur attend des raccords en 15/21.
Les tuyaux de cuivre seront de diamètre 14 mm. Il s'agit de cuivre recuit ! Je pense donc que les raccords coniques ne sont pas adaptés (si ?)

Est ce que des raccords automatiques (type Tectite, Push-Fit) seraient adaptés ? avec coté filetage un joint filasse en plus peut etre ??
Y'a t-il sur votre site un article détaillant comment bien réaliser un joint filasse ?

Je vous remercie à nouveau pour les précisions que vous m'avez déjà apportées !

Re : (Résolu) Type de raccords pour mitigeur de douche encastré.

bonjour.

Exactement c'est les raccords coniques que vous devez utilisez, d'un coté soudées sur le cuivre, de l'autre coté vissées dans le corps du robinet avec un joint fillasse (méthode ici en bas de page).

Tous les autres raccords, de types: bicones, tectite, gripp, pushfit, a joints, etc sont a proscrire pour toute utilisation encastré.

5

Re : (Résolu) Type de raccords pour mitigeur de douche encastré.

Je ne comprends pas, il me semblait que les raccords coniques n'étaient pas adaptés pour du cuivre recuit .

6

Re : (Résolu) Type de raccords pour mitigeur de douche encastré.

Je crois que vous confondez les raccords bicônes avec les raccords conique plus couramment appelés raccords 3pièces.

Voici un exemple de raccords bicônes, qui n'est pas compatible avec les tubes de cuivre recuit.
http://www.anquier.fr/photos/D35B.jpg

Voici un exemple de raccords que vous devez utiliser, soudé sur le cuivre,  et vissé avec filasse sur le corps de votre robinet.
http://csimg.leguide.net/srv/FR/2802789211068/T/140x140/C/FFFFFF/url/raccord-union-droit-3-pieces,-male-a.jpg

espérant avoir répondu a votre question.

7

Re : (Résolu) Type de raccords pour mitigeur de douche encastré.

Merci Dani.
En effet vous avez dissipé mes doutes.

Re : (Résolu) Type de raccords pour mitigeur de douche encastré.

Voici une affaire réglé, que je vais marquer comme résolu.

9

Re : (Résolu) Type de raccords pour mitigeur de douche encastré.

Bonjour,
Ceci explique pas mal de choses. J'ai un problème similaire mais légérement différent. Je viens d'acquerir une cabine de douche sans robinetterie mais qui est concue avec une avancée pour y mettre un mitigeur encastré. Je comptais betement acheter un mitigeur encastré faire la liaison avec la douchette et la douche pulie avec des flexible inox et le brancher à l'alimentation avec egalement 2 flexibles comme pour un robinet classique.

Seulement je ne trouve que des robinets comme celui de la photo avec des branchements femelles. Comment brancher des flexibles la dessus ?
 meme si je mets des flexibles males .... il faudra que je les tourne sur eux meme  avec la technique decrite au dessus et que je visse ensuite les ecrous libres aux attentes d'alimentation ?
si oui ce qui m'inquiéte c'est que pour changer le robinet plus tard il faudra que je réaccede a l'arrivée de l'alimentation et ça veut dire tout redemonter ma douche...
Comment ils font les fabriquants de cabine  ils ont des robinets spécifiques pour cabines ?

Ou alors existe t il un raccord a visser qui transformerais les branchements femelles du robinet en branchement mal, genre un cylindre fileté ça simplifirai mon histoire non?

merci pour vos réponses!

10

Re : (Résolu) Type de raccords pour mitigeur de douche encastré.

Il suffit d'utiliser un mamelon du diamètre de votre robinet avec un joint filasse puis vous aurez un raccord mâle pour raccorder votre flexible.

Exemple de pièce a utiliser.
600x600
