Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

Bonjour,

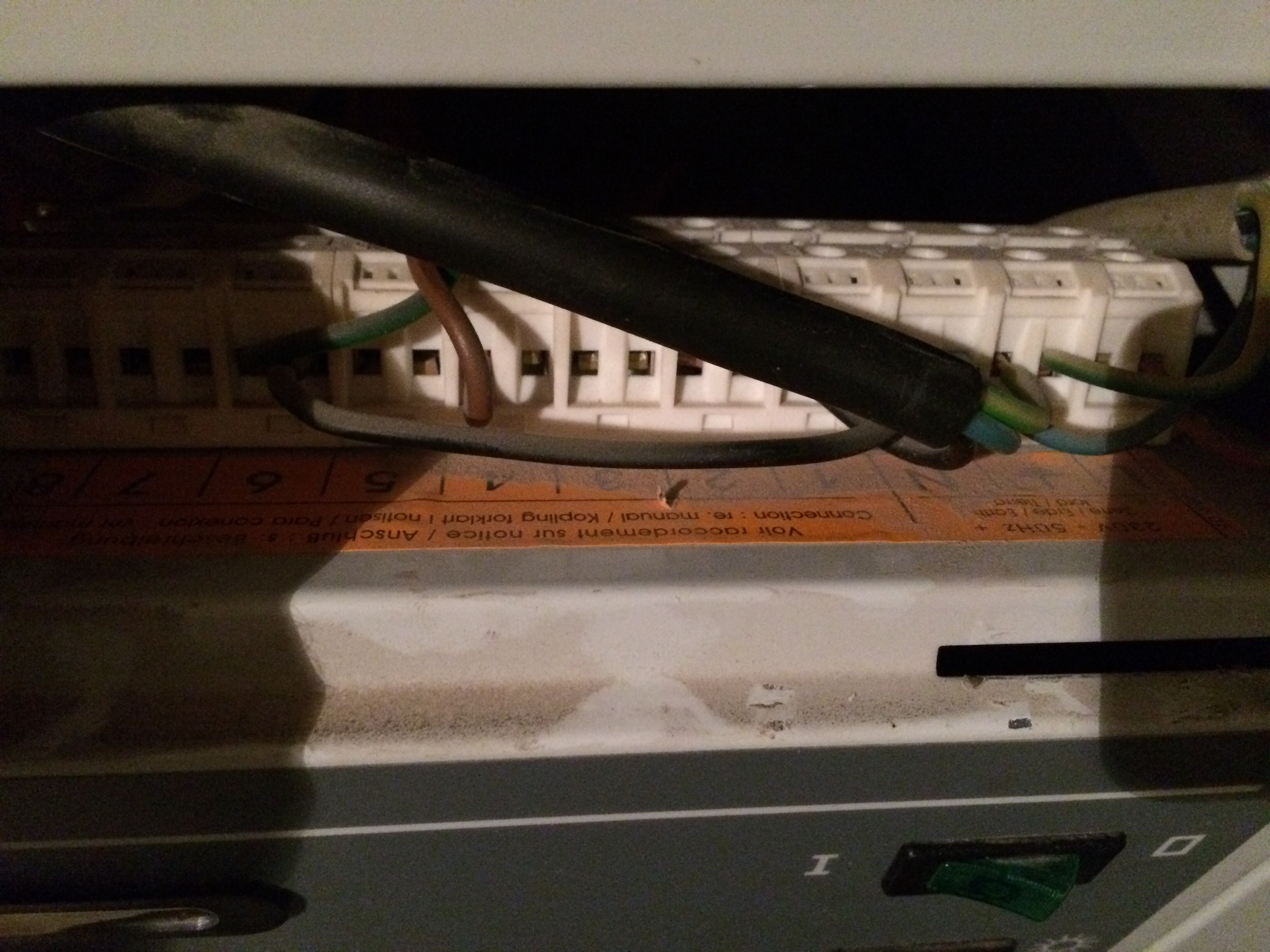

Je me,permet de déterrer le sujet.  Jai une Geminox TL35 avec un shunt entre le 1&6. Est ce bien l emplacement du thermostat?

A votre dispo si il y a besoin de photo supplémentaire.

Milles merci les plombiers!

Sujets pièces jointes

image.jpg, 1.6 mb, 3264 x 2448
image.jpg 1.6 mb, 443 téléchargements depuis. 29-06-2016

42

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

Bonjour

c'est à vérifier si la pompe est bien branchée sur N et 1, dans ce cas le shunt en place sert à ramener la phase en 1 pour alimenter la pompe, en mettant le thermostat ( th 1) à la place du shunt il y aura action sur la pompe chauffage,
voir schéma fig 11
en regardant bien la photo, on voit un branchement sur 2-4 et 6 avec un fil de terre!!! c'est pas clair tout ça!


JR

43

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

Bonjour.

A priori c'est ca, mais tel que je vois le cablage de votre chaudière je vous mets en garde, non seulement je pense que ça ne va pas fonctionner, mais en plus j'atire votre attention sur le fait que dans votre cas les borniers 1 et 6 on du courant.

Quand je ragarde le cable d'alimentation, je me rends compte qu'un des fils est branché sur le bornier 1 a la place du bornier L completement a gauche.


Pouvez vous poster d'autres images avec vue d'ensemble, afin de ne pas vous induire en erreur.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

44 Dernière modification par manouchh (29-06-2016 21:00:29)

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

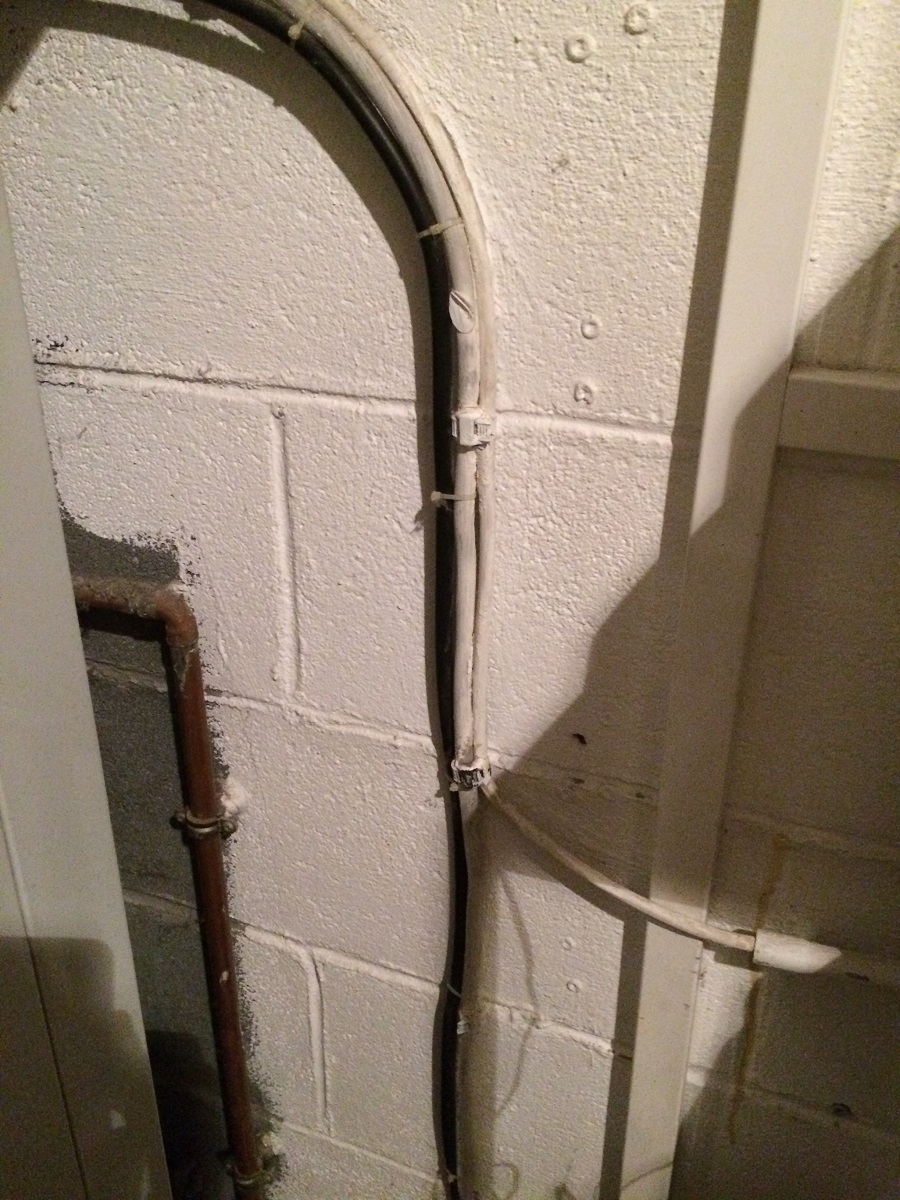

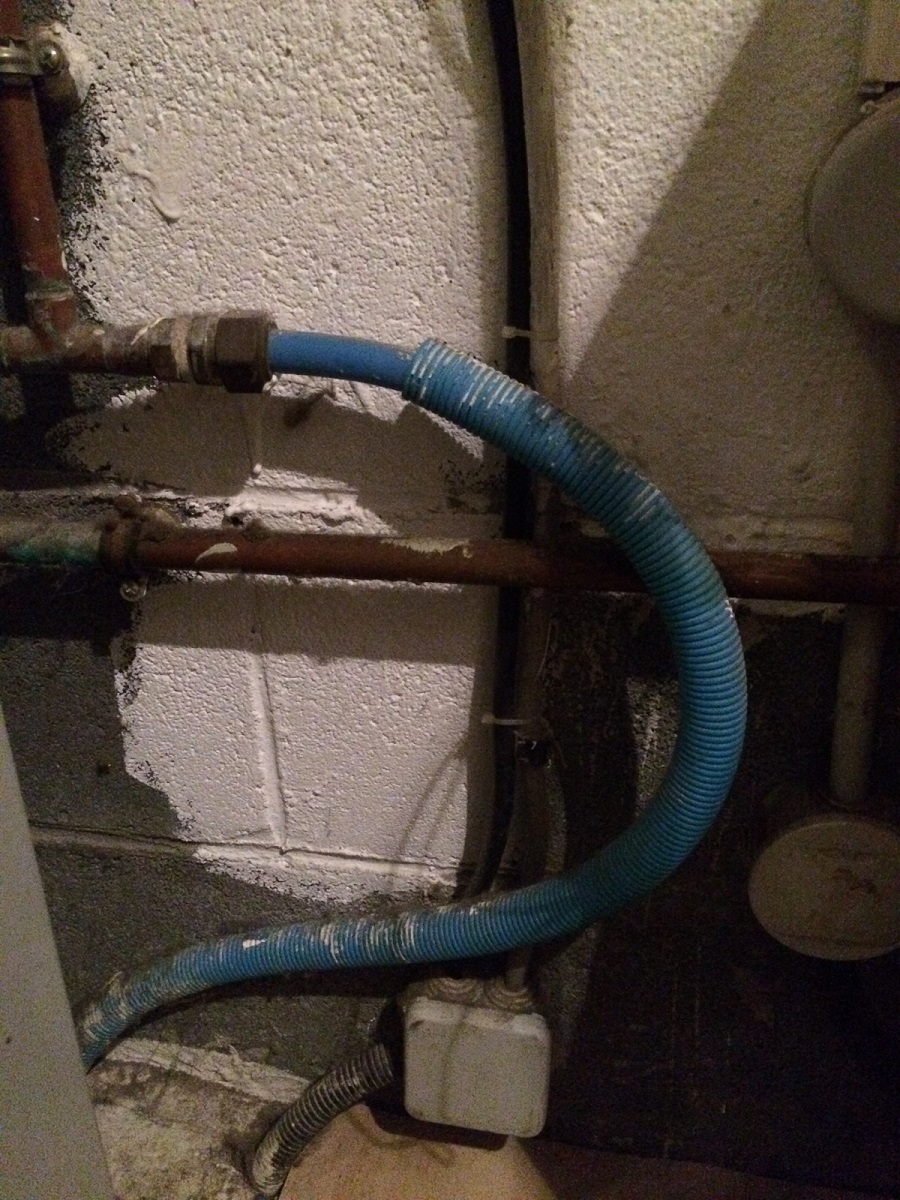

Avec l emplacement de la chaudière pas évident de faire des photos. Le gros cable d alim en Terre/N/1 avec un pont du 1 au 6 (me semble être connecter aux circulateur). Jai un 2nd cable blanc L/terre/N qui va jusqu à une boite électrique. Et un cable plus fin 3 brins en 2/4/6 qui me semble arrive sans rien à l'extrémité (il sort de la buanderie, peux être la connexion pour le programmateur?

Sujets pièces jointes

image (1).jpg, 381.46 kb, 900 x 1200
image (1).jpg 381.46 kb, 107 téléchargements depuis. 28-03-2021

image.jpg, 411.53 kb, 900 x 1200
image.jpg 411.53 kb, 126 téléchargements depuis. 28-03-2021

45

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

De gauche a droite.

quelles couleurs son branchés sur les borniers  L, terre, et N .

Parce que je ne vois pas le troisième cable.
C'est simple mais comme je ne vois rien connecté sur les borniers de gauche je ne veux pas vous dire des conneries.

Edit.

Je viens de ragarder la photo initialement posté et je viens de voir la cable manquant tout a gauche il est vrais que le cablage porte la confusion quand on est pas en face.

Normalement si vous enlevez le schunt et vous branchez les fils du thermostat a la place , votre thermostat va piloter le circulateur.

C'est la seule possibilité que s'offre a vous avec cette chaudière.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

46

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

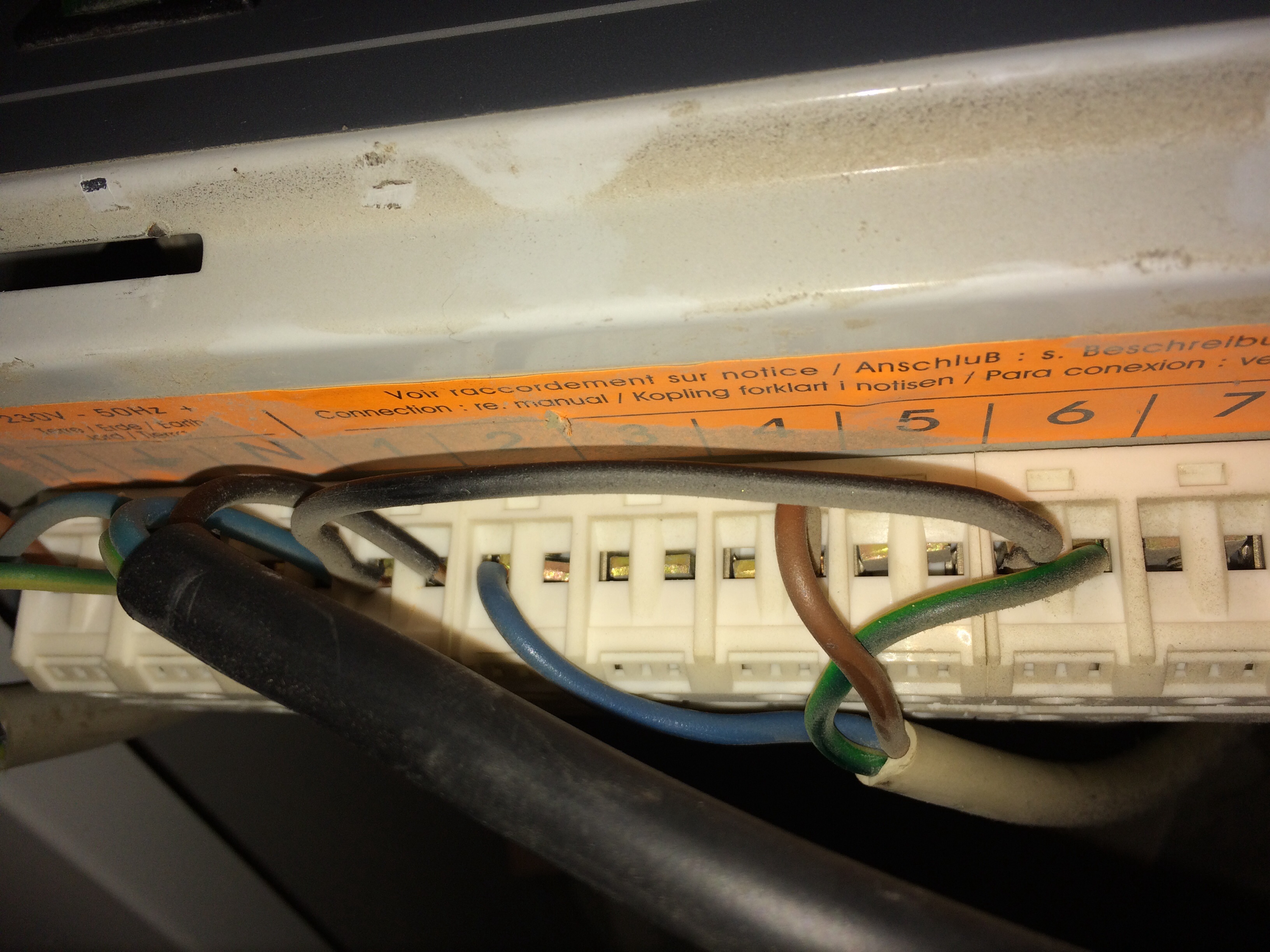

Cable blanc:
6=terre / shunt
4=marron
2=bleu

Alim noir (circulateur):
1=noir
N=bleu
T=terre

Cable gris (boîtier de connexion électrique externe):
N=bleu
T=terre
L=marron

Merci encore à toi

Sujets pièces jointes

image.jpg, 1.09 mb, 3264 x 2448
image.jpg 1.09 mb, 396 téléchargements depuis. 29-06-2016

47

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

Mea culpa, je n'avais pas vu la cable gris au départ, j'ai donc préféré prendre des precautions.

Avec cette image on voit mieux, parfait branchez comme j'ai indiqué.
les deux fils du thermostat aux borniers 1 et 6.

N'oubliez pas de venir nous dire ou vous en êtes une fois le thermostat posé et branché.

Bonne soiré

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

48

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

L autre extrémité du cable blanc et donc la partie du câblage pour le programmateur? Je pensais devoir prebdre un thermostat sans fil, si c est bien ca je vsis poir en prebdre in filaire, plus sûr à mon avis.

Je regarde cela ce week-end.
Merci pour votre aide précieuse.

49 Dernière modification par karimdellali (21-09-2017 10:50:01)

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

Bonjour, je me permets de relancer le sujet (dans le bon post cette fois).
D'abord merci à vous j'ai pu dépanner ma chaudière geminox TL 25 malgré la venue d'un dépanneur, qui s'est contenté de réamorcer le brûleur .
J'ai changé le filtre démonté et nettoyé le brûleur changer le circulateur et le vase d'expansion, grâce à vous.

Dernier souci : branchement d'un thermostat d'ambiance.(équation thermo Leroy merlin).

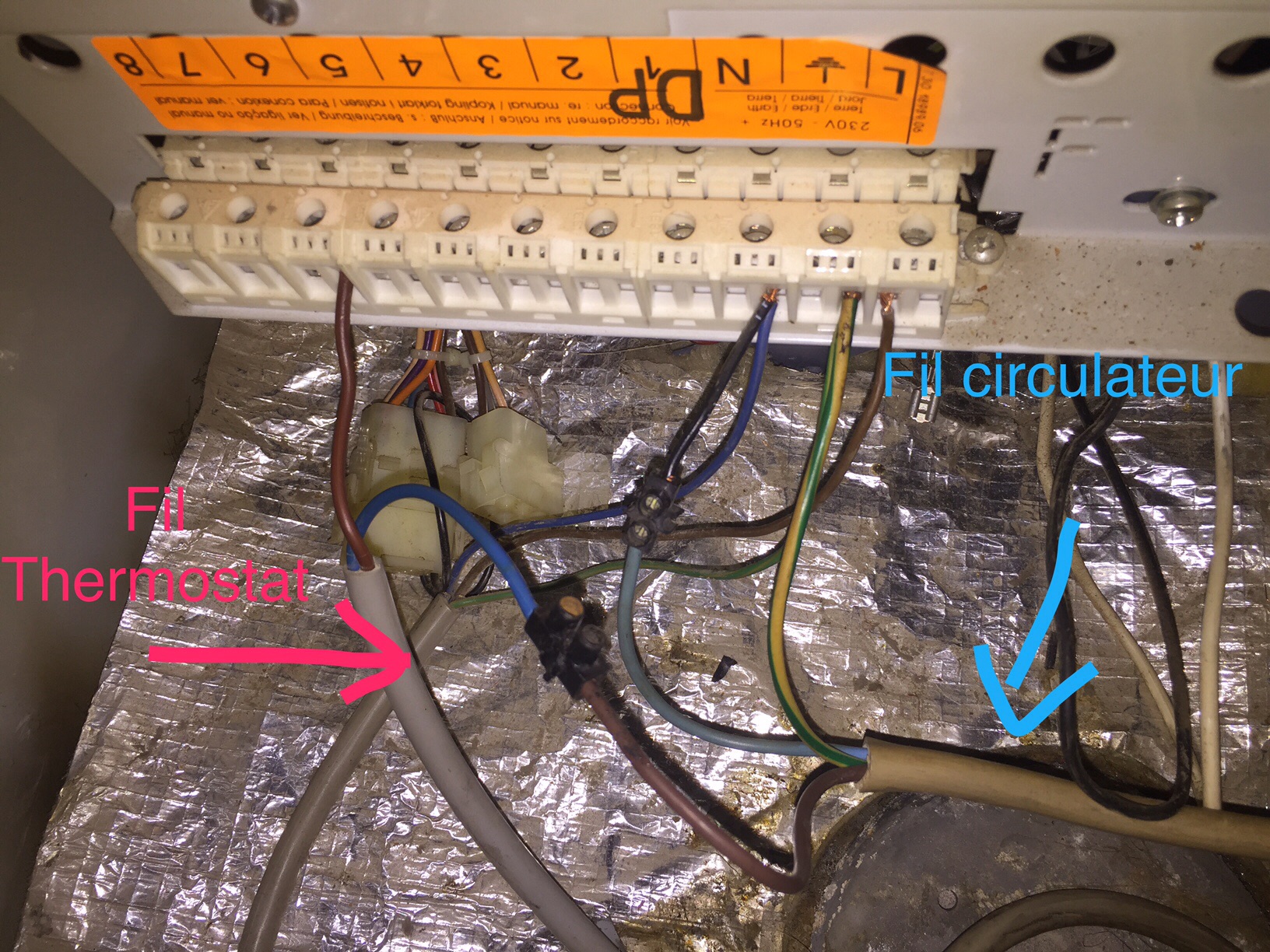

En suivant le forum, j'ai branché la phase ( fil marron du circulateur sur le neutre du thermostat fil bleu (no indiqué 1 sur mon thermostat).
Et le neutre (fil bleu) du circulateur ainsi que la terre (vert/jaune) au Bornier de la chaudière.
La phase du thermostat (fil marron) (com
indiqué 1 sur mon thermostat  est branché à la borne 6 )

Ça a fonctionné quelques minutes puis très vite plus rien.

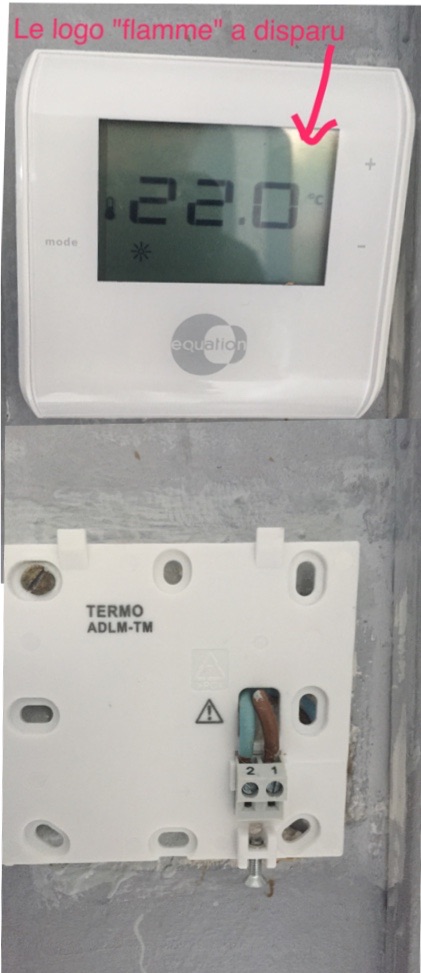

Circulateur éteint et pression en dessous de 1 bar et l'indicateur de flamme sur le thermostat indiquant la mise en marche de la chaudière n'apparaît plus.

Ai-je fais les bons branchements ?
Je vous joins des photos.

Mille merci pour votre forum.

Sujets pièces jointes

image.jpg, 729.78 kb, 1632 x 1224
image.jpg 729.78 kb, 507 téléchargements depuis. 21-09-2017

image.jpg, 75.6 kb, 421 x 973
image.jpg 75.6 kb, 310 téléchargements depuis. 21-09-2017

50

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

Bonjour je voudrais brancher un thermostat netatmo sur un chaudière geminox tl 35 s j ai du 220v sur les fils de mon ancien thermostat sur les 4 Fil
