Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

Bonjour,
je viens de recevoir la notice de ma chaudière au sujet du branchement d'un thermostat d'ambiance.

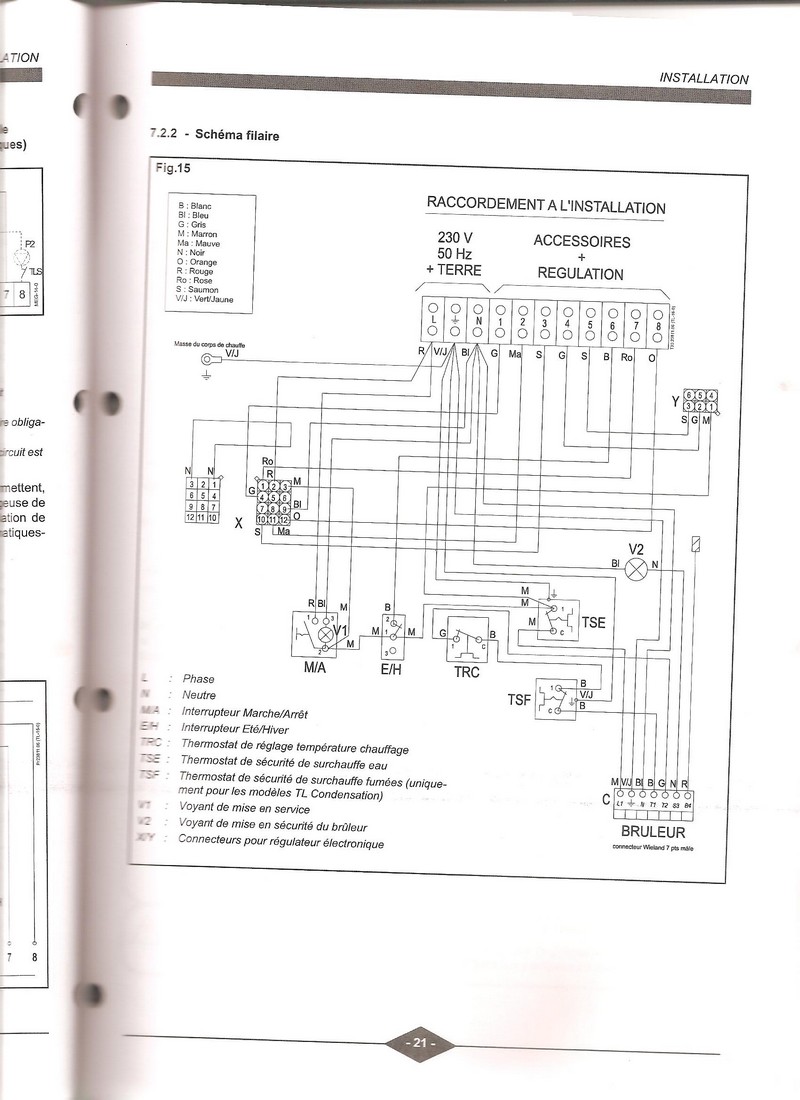

Je vous joint la notice scanner au sujet du branchement, par contre le circulateur sur ma chaudière est branché sur le neutre, la terre et la fiche 6.
Est ce que je doit brancher le thermostat sur les fiches 1 et 6 ?
Merci d'avance

Sujets pièces jointes

schéma chaudière 2.jpg, 133.44 kb, 800 x 1100
schéma chaudière 2.jpg 133.44 kb, 1945 téléchargements depuis. 24-01-2013

schéma chaudière.jpg, 198.97 kb, 800 x 1100
schéma chaudière.jpg 198.97 kb, 3629 téléchargements depuis. 24-01-2013

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

Défaites la liaison actuelle entre le bornier 6 et le circulateur.
Brancher un fil sur le bornier 6 puis sur le bornier COMMUN du thermostat.
Brancher Un deuxième fil sur le bornier NO (normalement ouvert) du thermostat puis vers le circulateur.

Avant toute intervention coupez le courant et assurez vous que votre thermostat peut piloter le courant de 220v. Une fois les branchements effectués,  testez le bon fonctionnement.

N'oubliez pas de nous donner des nouvelles, je suis venu express répondre a votre post.

Merci....

13

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

je voudrais savoir ce que je fait du fil que j'aurais débrancher du bornier 6 du circulateur.
Et pour le deuxième fil vers le circulateur, je le branche sur quel bornier ?
excusez moi mais je ne suis pas très fort en électricité.
Merci

14

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

Êtes vous sur(e) de faire ces changements vous même, attention a ne pas vous faire électrocuter.

Le fil que vous débranchez du bornier 6 doit être jumelé avec le fil qui viens du bornier NO du thermostat.

Si le bornier 1 est vide, utilisez-le pour jumeler les deux fils comme décrit dans le schéma.

15

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

J'ai fait le branchement comme vous me l'avait indiqué et le système fonctionne.
Encore merci pour toutes ses réponses.

Cordialement

16

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

Super.......... je suis content pour vous, vous pouvez parler de plombiers réunis autour de vous.

Je marque donc cette discussion comme résolue, si vous devez revenir pour un autre problème créez une nouvelle discussion.

17

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

bonjour,
j'ai ainsi la meme chaudiere geminox 20s mais je suis pas electricien electricite me fais peur donc aujourd hui j 'ai acheter un thermostat ambiance je ne c 'est pas comment le brancher malgres ce post faudrait que g des photos que je comprenne merci  la jy suis et je n 'ose pas commencé pourtant toutn est pret meme le pc es dans le sous sol

18

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

il y a des images dans les messages précédents (notamment ici) qui vous montrent comment faire, sinon ouvrez votre cjaudière sans toucher a quoi que ce soit, faites de photos de la partie électrique et postez-les, on fera de notre mieux pour vous aider.

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

polluximos a écrit:

bonjour,
j'ai ainsi la meme chaudiere geminox 20s mais je suis pas electricien electricite me fais peur donc aujourd hui j 'ai acheter un thermostat ambiance je ne c 'est pas comment le brancher malgres ce post faudrait que g des photos que je comprenne merci  la jy suis et je n 'ose pas commencé pourtant toutn est pret meme le pc es dans le sous sol

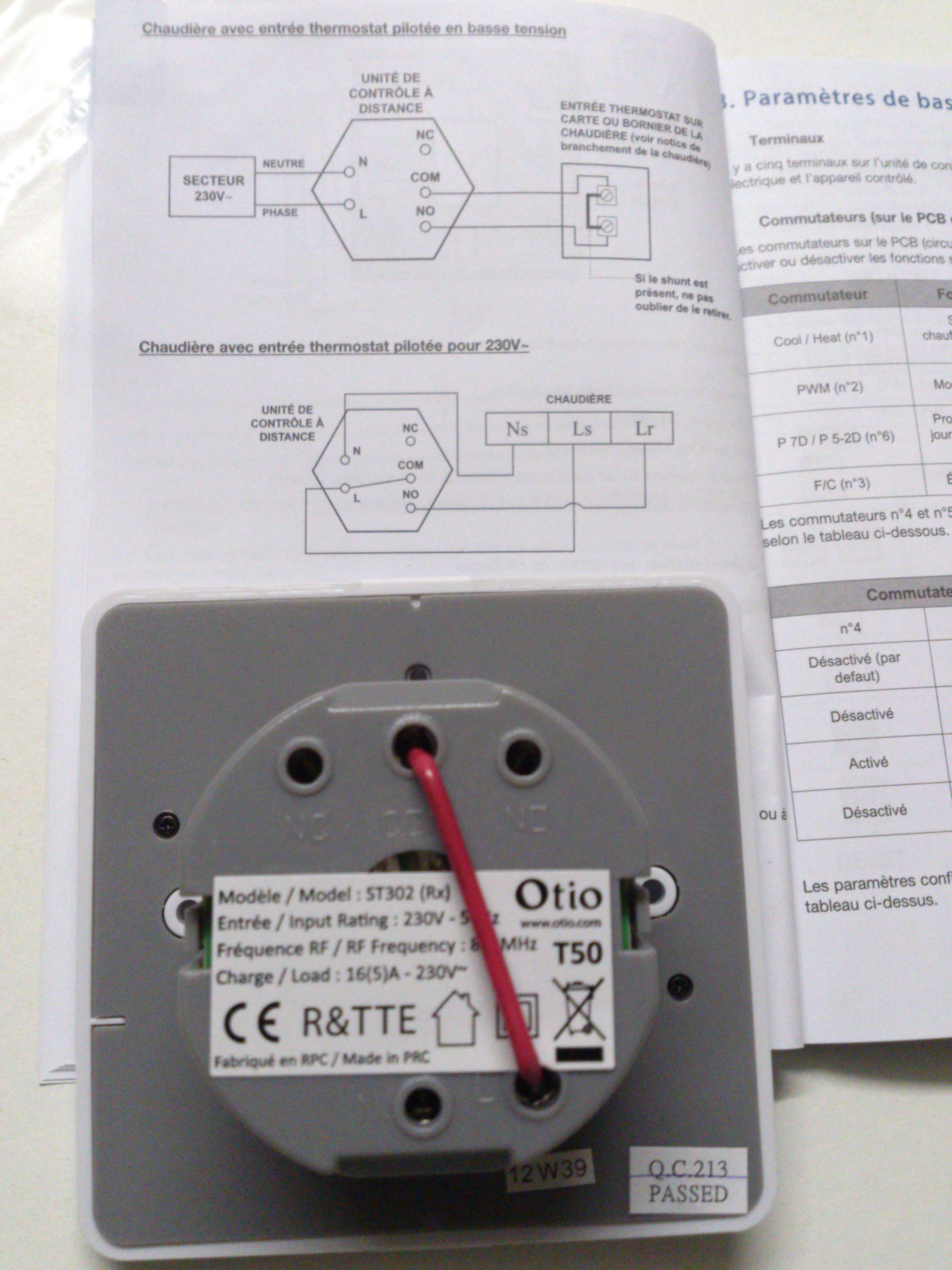

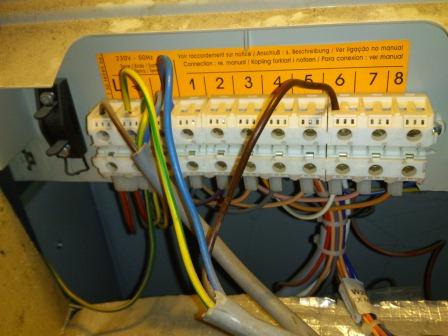

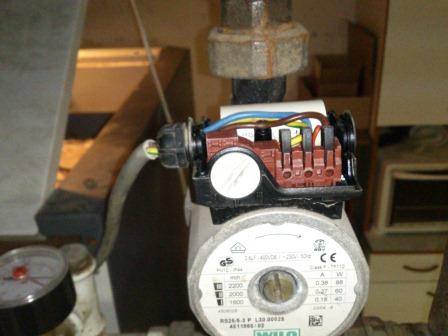

je vous met les photos de ma chaudiere et du thermostat ambiance sans fils

Sujets pièces jointes

2013-01-24 17.05.14.jpg, 33.57 kb, 448 x 336
2013-01-24 17.05.14.jpg 33.57 kb, 944 téléchargements depuis. 24-01-2013

2013-01-24 17.05.31.jpg, 28.29 kb, 448 x 336
2013-01-24 17.05.31.jpg 28.29 kb, 793 téléchargements depuis. 24-01-2013

Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998

polluximos a écrit:

bonjour,
j'ai ainsi la meme chaudiere geminox 20s mais je suis pas electricien electricite me fais peur donc aujourd hui j 'ai acheter un thermostat ambiance je ne c 'est pas comment le brancher malgres ce post faudrait que g des photos que je comprenne merci  la jy suis et je n 'ose pas commencé pourtant toutn est pret meme le pc es dans le sous sol

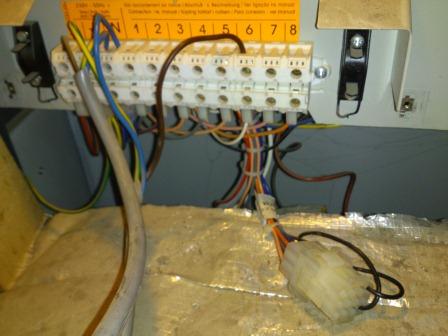

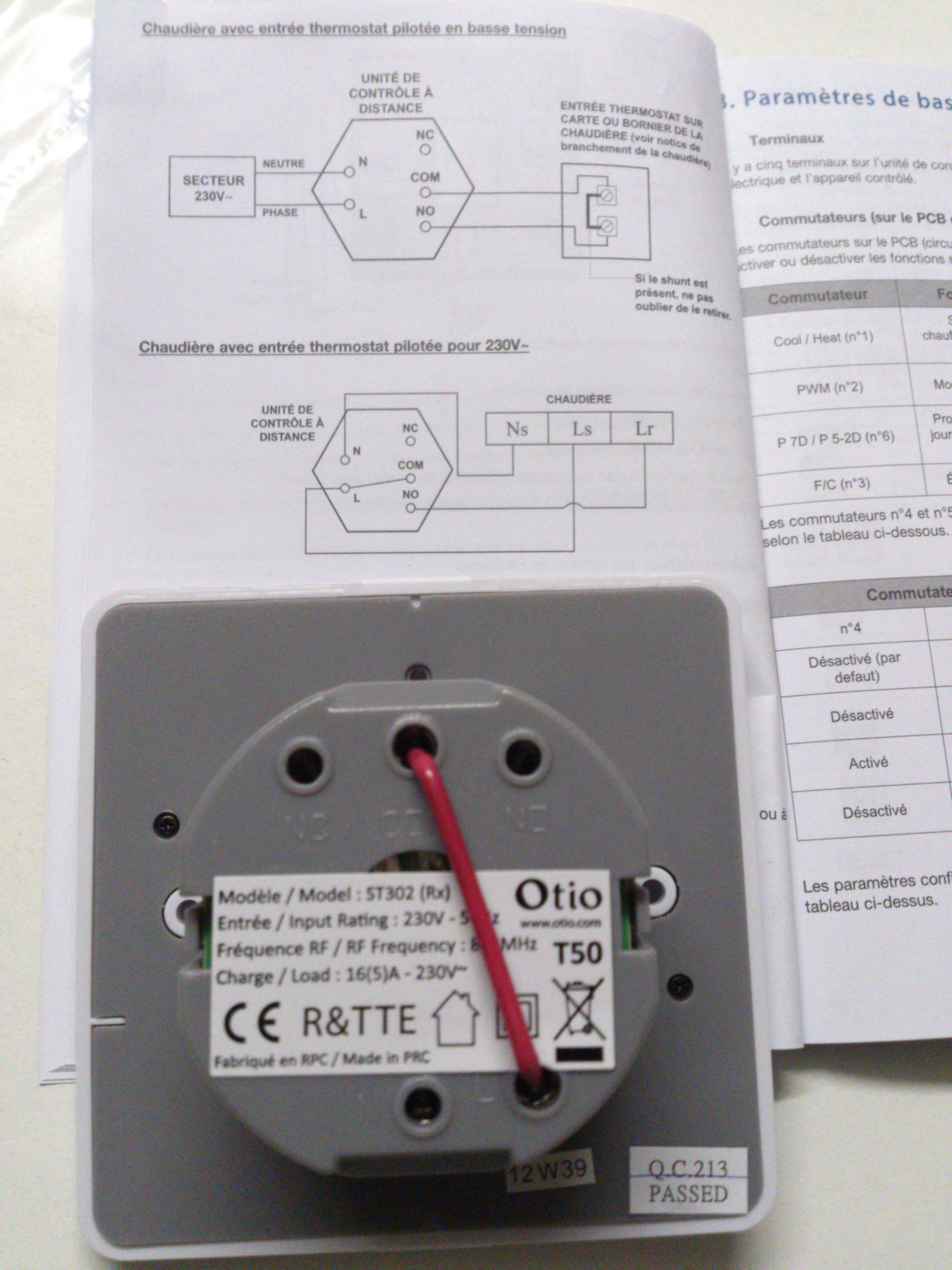

je vous met les photos de ma chaudiere et du thermostat ambiance sans fils

Sujets pièces jointes

2013-01-24 17.28.52.jpg, 1.81 mb, 3000 x 4000
2013-01-24 17.28.52.jpg 1.81 mb, 616 téléchargements depuis. 24-01-2013

2013-01-24 17.34.23.jpg, 30.51 kb, 448 x 336
2013-01-24 17.34.23.jpg 30.51 kb, 562 téléchargements depuis. 24-01-2013
