Sujet : Avis sur schéma d'évacuation

Bonjour,

Je refait les évacuations dans un appartement en rénovation totale.
Les évacuation rejoignent une colonne verticale en fonte avec une sortie en toiture.
J'ai essayé de suivre les conseils du forum et de faire au plus simple.

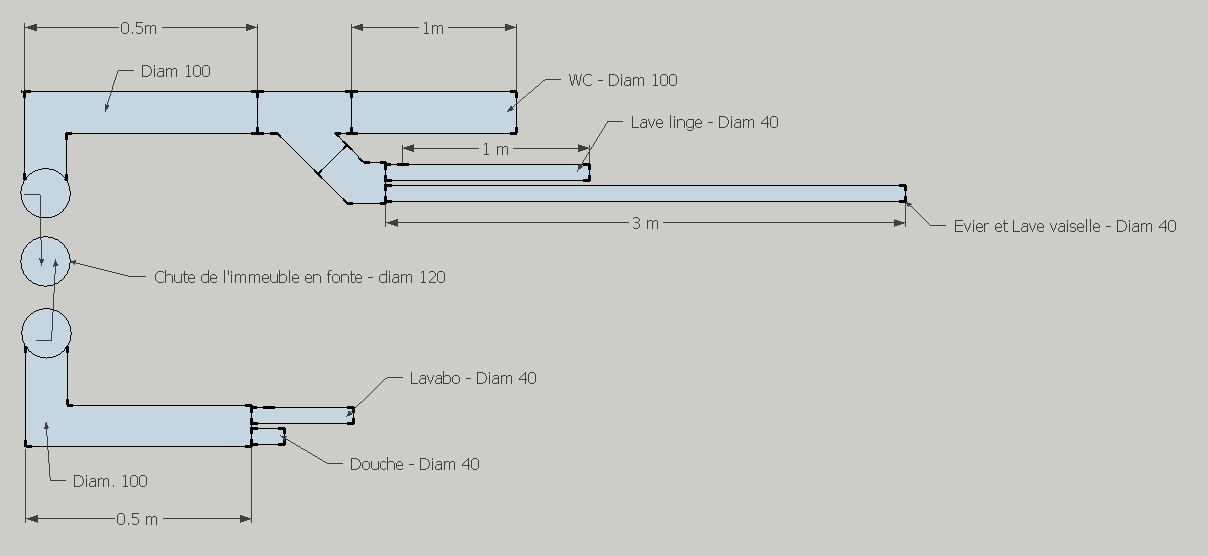

Comme je n'y connais rien, j'aimerais avoir votre avis sur le schéma ci joint.
(Le schéma est pas à l’échelle mais j'ai mis qq cotations)

Merci d'avance,
Eric

Sujets pièces jointes

Evac.jpg, 51.52 kb, 1208 x 556
Evac.jpg 51.52 kb, 375 téléchargements depuis. 28-11-2011

2

Re : Avis sur schéma d'évacuation

L’évacuation du lave vaisselle + évier ainsi que l'évacuation du lave linge ne doivent pas être prises sur la chute du WC...
Votre syndic risque de vous faire démonter, ainsi que les aspirations sur ces deux petites vidanges risquent de persister.
Si votre immeuble possède deux chutes distinctes, il ne faut pas les mélanger.

3

Re : Avis sur schéma d'évacuation

Dans l'immeuble, il n'y qu'une seule chute verticale en fonte (1955).

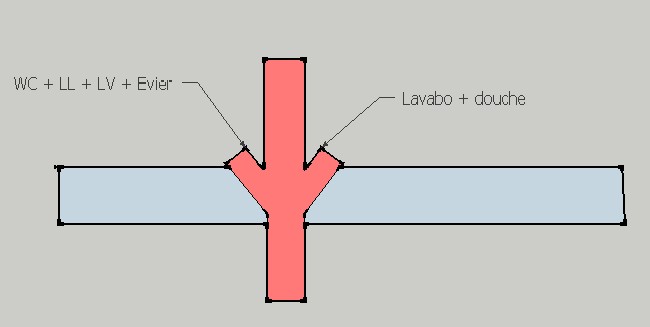

Au niveau du plancher de mon appart, il y a deux piquages à 45 ° qui se font faces. Ci joint un schéma pour mieux comprendre.
Ca résout le problème réglementaire avec le syndic.

Sinon du point de vue technique, mon schéma pose-t-il problème ?
Je ne comprend pas la questions des aspirations qui risquent de persister.

Merci

Sujets pièces jointes

colonne.jpg, 19.71 kb, 650 x 327
colonne.jpg 19.71 kb, 441 téléchargements depuis. 28-11-2011

4

Re : Avis sur schéma d'évacuation

Pour explication concernant les aspirations: dans les cas d'évacuation comme dessiné sur le premier schéma, il est possible que la depression crée par l’évacuation du WC, risquerais d'aspirer l'eau contenue dans les siphons de cuisine.

Sur votre premier schéma, vous montrez les évacuations de la cuisine raccordés sur l’évacuation de wc et c'est sur ce point que notre ami GUY29 a mis l'accent, car il ne faut pas évacuer les eaux usés avec les eaux vannes, ou alors dans les cas d'un seule et unique chute il faut prendre des dispositions anti-aspiration.

Dans votre deuxième image c'est bien, vous pouvez raccorder  comme c'est dessiné, salle de bais d'un coté et cuisine de l'autre, sur la culotte double, c'est ok.

5

Re : Avis sur schéma d'évacuation

Bonjour et merci à tout les deux,

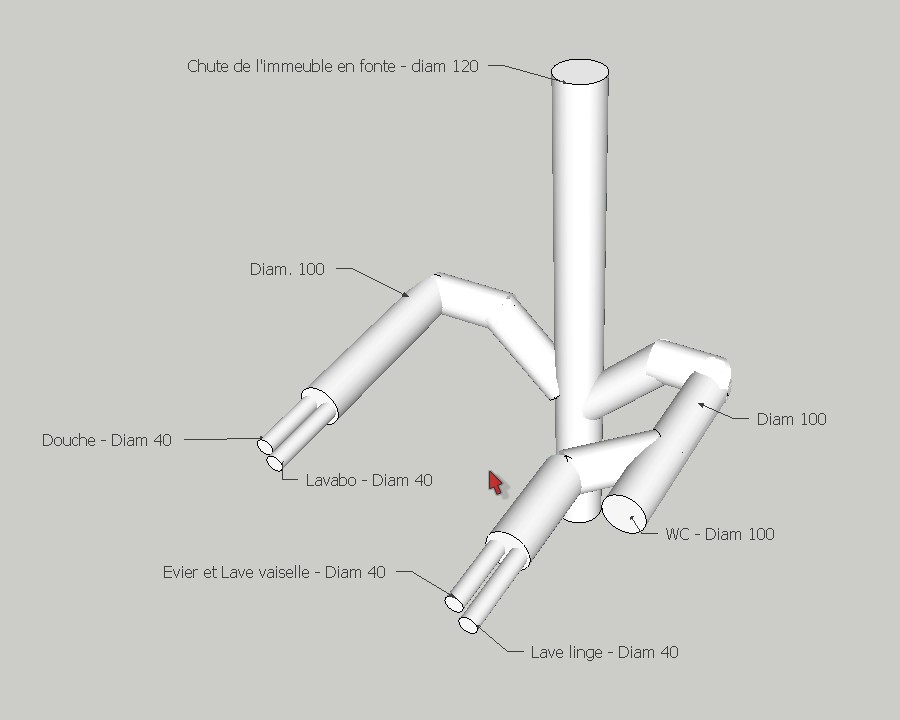

Il est vrai que mon premier schéma n’était vraiment pas clair. Pour bien se comprendre, j'en ai refait un autre en 3D ci joint.
Avec ce schéma, dois je prévoir un dispositif anti aspiration ? Ou le placer ?
Y a t il d'autres dispositifs a prévoir ?

Par ailleurs je me demande comment relier les tubes de PVC en 100 sur la culotte en fonte qui doit etre en 120.
Le tube de PVC rentre sans problème dans la culotte mais comment rendre étanche tout cela ?

Eric

Sujets pièces jointes

evac 3D.jpg, 46.05 kb, 900 x 720
evac 3D.jpg 46.05 kb, 430 téléchargements depuis. 29-11-2011

6 Dernière modification par Rui (29-11-2011 17:36:39)

Re : Avis sur schéma d'évacuation

eric73 a écrit:

Il est vrai que mon premier schéma n’était vraiment pas clair. Pour bien se comprendre, j'en ai refait un autre en 3D ci joint.
Avec ce schéma, dois je prévoir un dispositif anti aspiration ? Ou le placer ?
Y a t il d'autres dispositifs a prévoir ?

Il est très clair votre schéma, normalement vous n'aurez pas de problème d'aspiration, si toutefois vous constatez le contraire il vous suffit de placer un clapet durgo sous évier, afin de résoudre le problème, faites une recherche avec les termes "durgo ou clapet aérateur", sinon regardez dans ce lien en bas de page c'est bien expliqué.

Pour brancher votre pvc sur la fonte, il faut réaliser un joint au ciment prompt (ciment de plombier).

Il existe aussi des joints caoutchouc qui permettent cette liaison mais sont difficiles a trouver, et ne se montent pas sur certains modèles de fonte.
Pour vous le p^lus simple et plus économique c'est le ciment, vous emboitez vous tubes dans la fonte vous colmatez autour avec du papier journal (pas de papier glacé) puis vous rebouchez avec du ciment en prenant soin de réaliser un bouchon d'environ 2 ou 3 cm d’épaisseur.

7

Re : Avis sur schéma d'évacuation

Merci à tous pour vos réponses.
Comment ferais-je sans les plombiers réunis ...
A bientot sur ce super forum !
