Sujet : Aide/conseils modification eau chaude sanitaire

Bonjour à tous,

Tout d'abord je vous remercie pour votre participation sur ce forum, étant nouveau je découvre ce forum d'entre aide et vous sollicite pour un problème, j'espère vous donner un maximum de détails et vous décrire au mieux la situation :

J'ai actuellement une chaudière fioul de 1971, simple autocollant "UGINOX" collé dessus, aucune plaque signalétique à l'extérieur comme à l’intérieur des plastrons... Niveau info ben... j'en sais pas plus, je précise que j'habite les lieux depuis seulement mars 2018...

Cette chaudière distribue à ce jour le chauffage ainsi que l'eau chaude sanitaire.

Les symptômes sont : De moins en moins de débit d'eau chaude (et uniquement eau chaude) sur l'ensemble des points d'eau, à ce jour il ne reste qu'un mince filet d'eau chaude, ce qui rend l'utilisation de la douche quasi impossible...

Après le passage de plusieurs plombiers/chauffagiste il s'avère que le ballon interne de la chaudière soit complètement entartré, et cela de façon irréparable (apparemment aucune intervention en interne est envisageable)...

Après divers devis pour le remplacement pur et simple de la chaudière, allant tout bonnement du simple au double, et ce avec des sommes dont il m'est tout simplement impossible d'envisager, j'ai pensé à installer un ballon d'eau chaude électrique et laisser la chaudière uniquement pour le chauffage.

Je précise que je suis complètement néophyte en matière de plomberie/chauffage, je demande votre aide pour connaitre la possibilité de cette solution, les materiaux à acheter ainsi qu'un plan( c'est toujours mieux en photo) sur les emplacements des dérivations à effectuer afin de "shunter" la chaudière sur la partie ECS.

Je sais j'en demande beaucoup, mais j'avoue être complètement seul sur ce coup là...

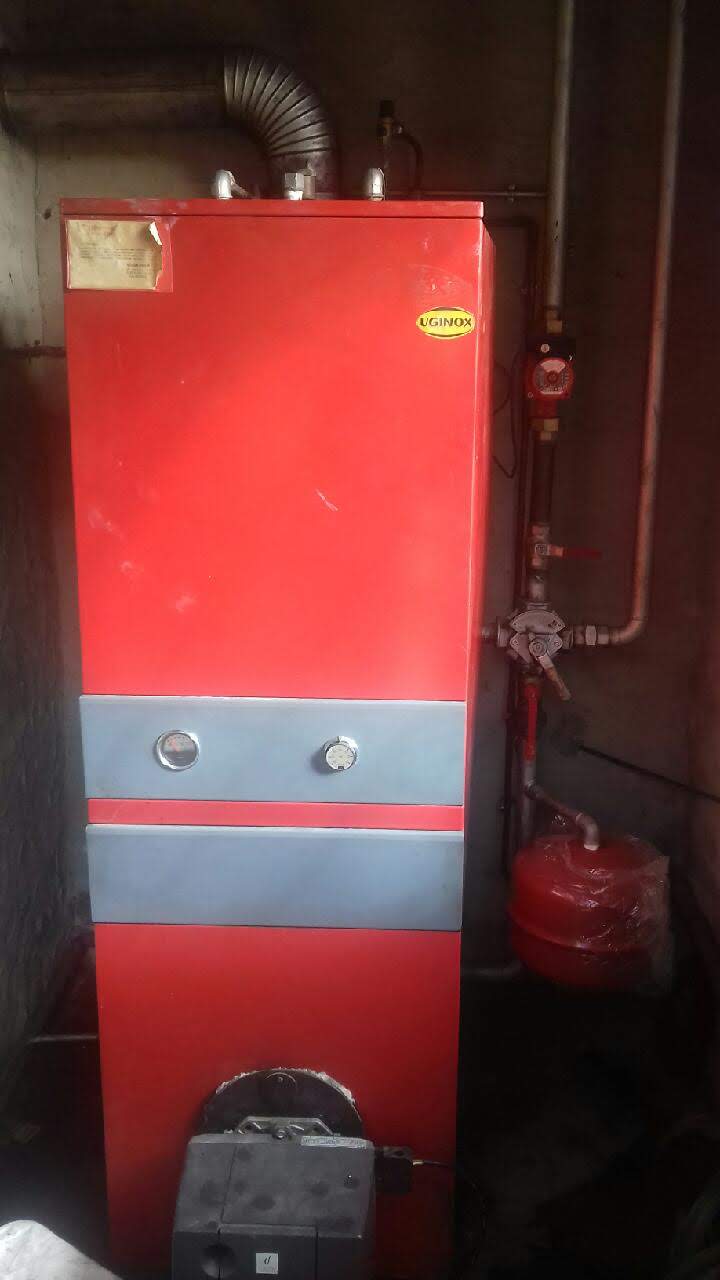

Je vous joint des photos de la bestiole.

Je vous remercie d'avance de m'avoir lu et de me donner un petit coup de main wink

Sujets pièces jointes

image(1).jpg, 46.6 kb, 720 x 1280
image(1).jpg 46.6 kb, 6 téléchargements depuis. 30-09-2018

image.jpg, 63.52 kb, 1280 x 720
image.jpg 63.52 kb, 9 téléchargements depuis. 30-09-2018

Citer Message 1 Partager

A l'instant

Re : Aide/conseils modification eau chaude sanitaire

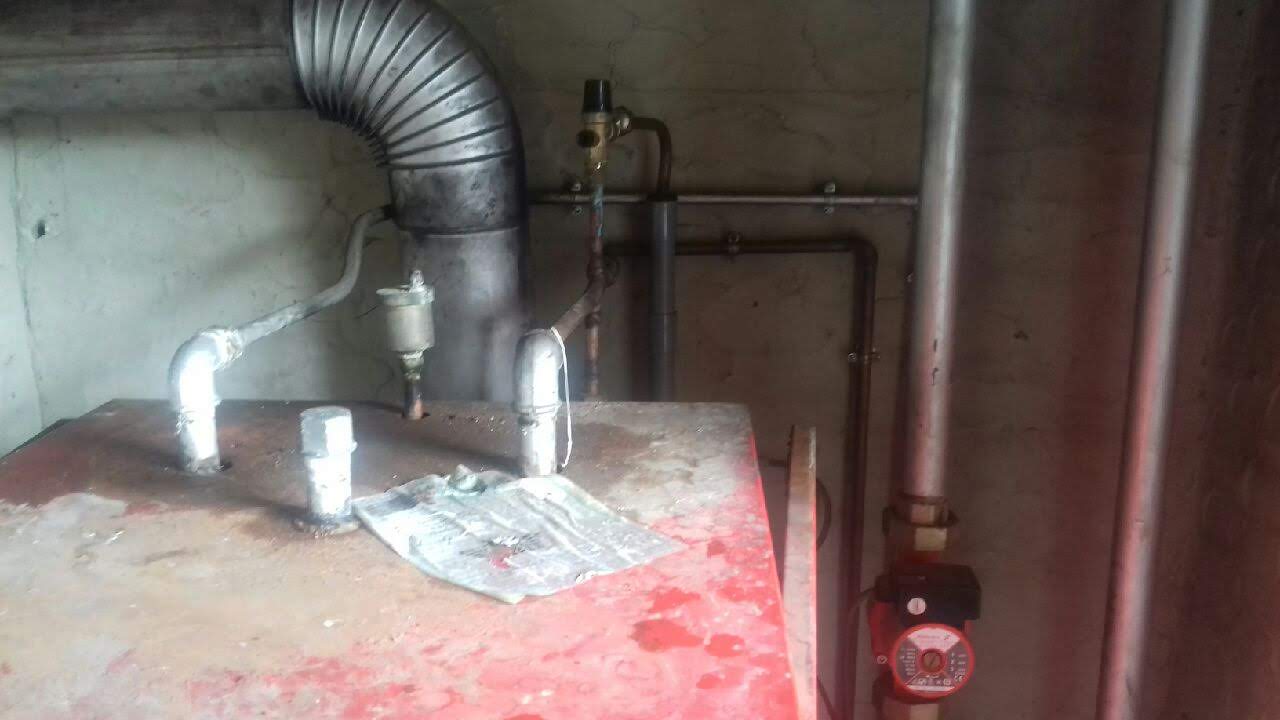

Vous devrez dévier vos deux tuyaux au dessus de votre chaudière vers le ballon. (photo 2)
Le droite vers l'entré froide du ballon, le gauche vers la sortie chaude.
Il vous faudra également une ligne électrique conséquente (2.5mm² et disjoncteur 20A dédié)...
Si vous ne voulez pas une facture d'électricité astronomique, il serait bien aussi qu'il soit piloté sur les heures creuse. (avec abonnement)
Sans matériel et sans connaissance particulière, le mieux est de faire réaliser l'installation par un pro.

Vous pouvez tenter aussi une opération de dernière chance.
Vous coupez l'eau (chaudière ou à défaut générale)
Vous videz votre ballon, tous robinets d'eau chaude ouvert.
Vous démontez les deux raccords coudes compris.
Vous regardez si il n'y a pas accumulation de calcaire dans les coudes et les tuyaux qui rentrent dans le ballon de la chaudière.
Vous devriez pouvoir entrer une tige sur plusieurs dizaine de cm jusqu'à taper le fond du ballon (au bruit, ça s'entend).
(Les fers à béton sont très bien pour ça si vous pouvez vous en procurer. Commencez par un petit diamètre)
Si vous avez trouvé un bouchon et réussi à le nettoyer, reste à remonter.
Brossez bien les coudes ou mieux changez les. Remontage étanche à la filasse.
Changez les joints des raccords.
Laissez le robinet le plus proche grand ouvert en ayant pris soin de démonter son filtre si il y a.
Ouvrez l'eau et laisser couler à grande eau quelques minutes. Au moins tant que l'eau est trouble.

Bon courage.

Citer Message 2 Partager

3

Re : Aide/conseils modification eau chaude sanitaire

Sérgio. merci de votre intervention, rien a rajouter....

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Suivez nous sur facebook  Questions en MP = Corbeille

4

Re : Aide/conseils modification eau chaude sanitaire

Bonjour Sergi00, merci beaucoup pour votre réponse !

Après tentative de l'opération de dernière chance, voilà ce que j'ai pu constater :

Après vidange du ballon chaudière j'ai passé un furet inox dans les 2 raccords supérieur (ainsi que démontage des coude), les coudes n'étaient pas clean mais n'étaient pas complètement obstrués non plus, je dirais qu'environ 80-90% du diamètre interne était "libre".

Ce que je n'ai pas compris c'est que j'ai pu glisser un furet (diam 10mm) dans toute sa longueur (environ 5m) à l'intérieur du ballon sans rencontrer d’éventuels bouchons, je n'ai pas vu de bouchons non plus au niveau des entrées et sorties tuyaux de la chaudière...

Résultat : Le débit d'eau chaude reste inchangé : lorsque j'ouvre le robinet d'eau chaude à fond (peu importe lequel, le résultat est le même) une pression quasi acceptable est présente pendant 1/2 seconde, puis c'est de nouveau un mince filet...

Je commence à douter si la chaudière est réellement responsable du bouchon, où si se bouchon ne se trouve pas ailleurs...

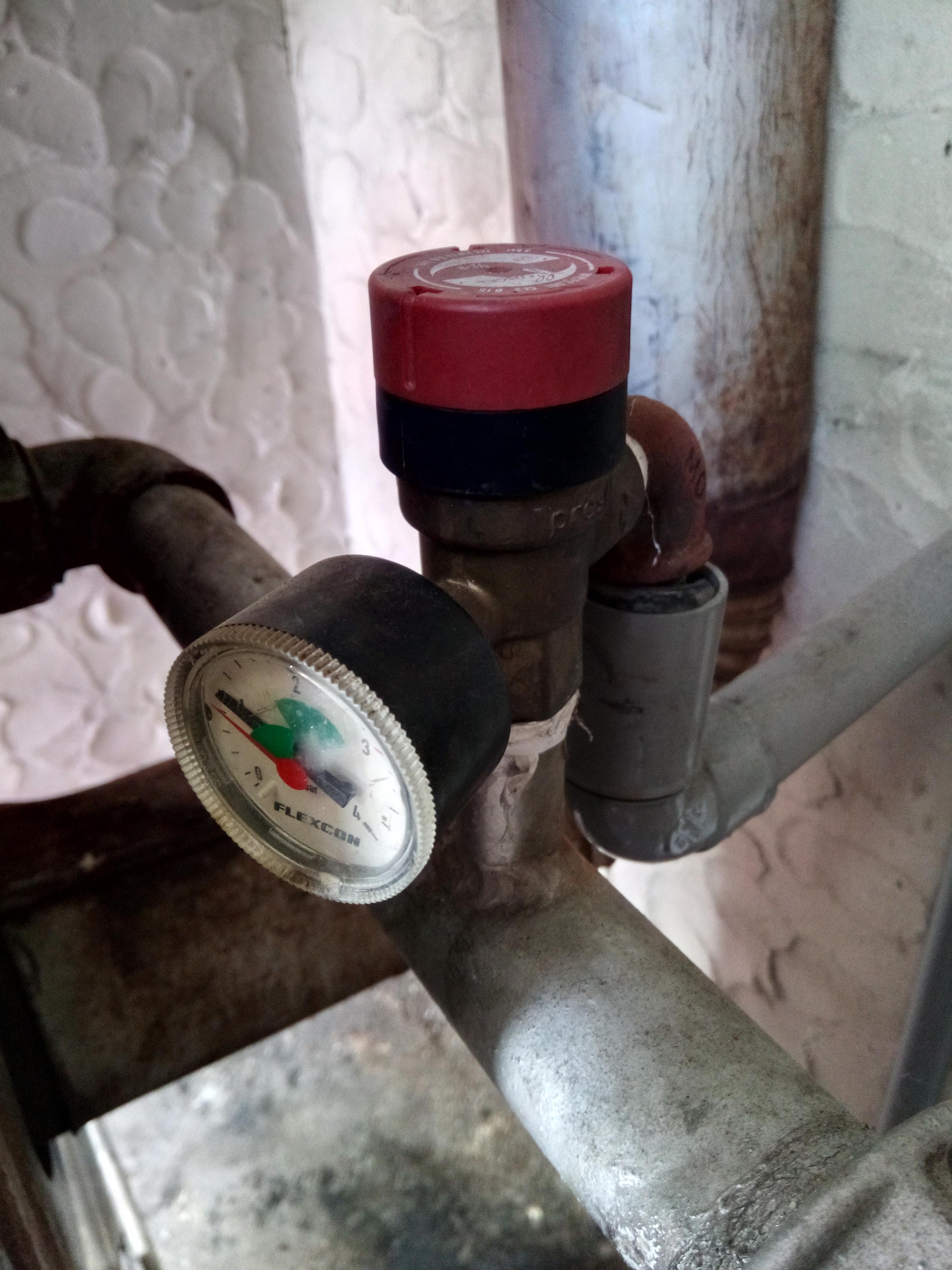

A tout hasard, mais sans trop y croire, est-ce que le régulateur de pression (photo jointe) ne pourrait-il pas être en parti responsable du problème?

Malheureusement Sergi00 les chauffagistes refusent de m'installer un ballon d'eau chaude "classique", à chaque fois la réponse est catégorique : c'est soit remplacement chaudière et/ou installation d'un ballon thermodynamique (dernière réponse en date aujourd'hui même), actuellement les devis les moins cher (dans leur catégorie) :
- 5400€ pose installation d'une ballon thermodynamique.
- 7600€ pour une chaudière Fioul ( avec remise 10% si acceptation devis rapide)
- 17000€ pour l'installation gaz + chaudière gaz (43m de tranchée en supplément)

Dans tous les cas c'est absolument inabordable pour moi...J'attends un nouveau passage pour devis demain, mais sans trop croire à un miracle...

Merci beaucoup pour votre aide !

Sujets pièces jointes

Attachment icône IMG_20180930_142656.jpg 1.16 mb, 2 téléchargements depuis. 01-10-2018

Citer Message 4 Partager

5 Dernière modification par sergi00 (01-10-2018 20:25:52)

Re : Aide/conseils modification eau chaude sanitaire

ça à plus l'air d'une soupape de sécurité que d'un régulateur de pression.
Il et sur le circuit radiateur ou eau chaude ?

Je tenterais avec un tuyau d’arrosage, dans un premier temps de le brancher sur le tuyau d'eau froide entrée chaudière et de voir le débit/pression eau ouverte.
Puis branchée sur la sortie eau chaude chaudière.
Ce diagnostic vous précisera le fautif de la perte de pression. En vérifiant avant chaudière, vous vérifiez que déjà l'eau froide arrive normalement.
Si en sortie chaudière, la pression est bonne aussi, le problème est entre la chaudière et vos robinets.

Les prix que vous donnez dépendent grandement de ce que l'on vous propose. De quel type de matériel...
Une installation de chauffage coûte très cher. Le matériel à évolué depuis 71, moins énergivore. Une chaudière de génération récente piloté par une bonne régulation, permet de faire de substantielles économie.
Toute la difficulté est là. Les économies sont plus facile à réaliser quand on a les moyens de les financer.

Citer Message 5 Partager

6

Re : Aide/conseils modification eau chaude sanitaire

Je me permets d'intervenir.

La pièce que vous présenté avec le manomètre, est la soupape de sécurité du circuit chauffage.
La soupape de sécurité du ballon electrique se trouve sur la partie supérieurs de la chaudière avec une molette noire.


Moi je pense que vous devez avoir un réducteur de pression sur le tuyau d'eau froide aqui alimente la chaudière, ce réducteur doit être bloqué, il faut déjà le trouver et poster une image.

si vous le trouvez, cherchez la vis de reglage et serrez la a fond, jusqu’à qu'il se débloque.
Ensuite vous le remplacerez par un équivalent s'il n'est plus fonctionnel.

Souvent le ressort casse dedans ou la membrane se détériore.

Sinon pour écarter les soupçons de la chaudière, défaites l'arrivée d'eau sur la chaudière et ouvrez l'eau, utilisez un sceau ou tuyau de jardin pour récupérer l'eau.
Si vous avez du débit c'est le ballon qui est en cause, autrement le PB se trouve avant la chaudière.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information.
