Sujet : ballon d'eau chaude triphasé vers monophasé.

Bonjour,

Alors voila:

La semaine prochaine je change le raccordement électrique de ma longère de triphasé vers monophasé.

J'ai des gros doutes sur mon ballon d'eau chaude. Il est branché en triphasé.

carte électronique tri. (photo 2)
Resistance branché 3 phases + neutre (photo 3)

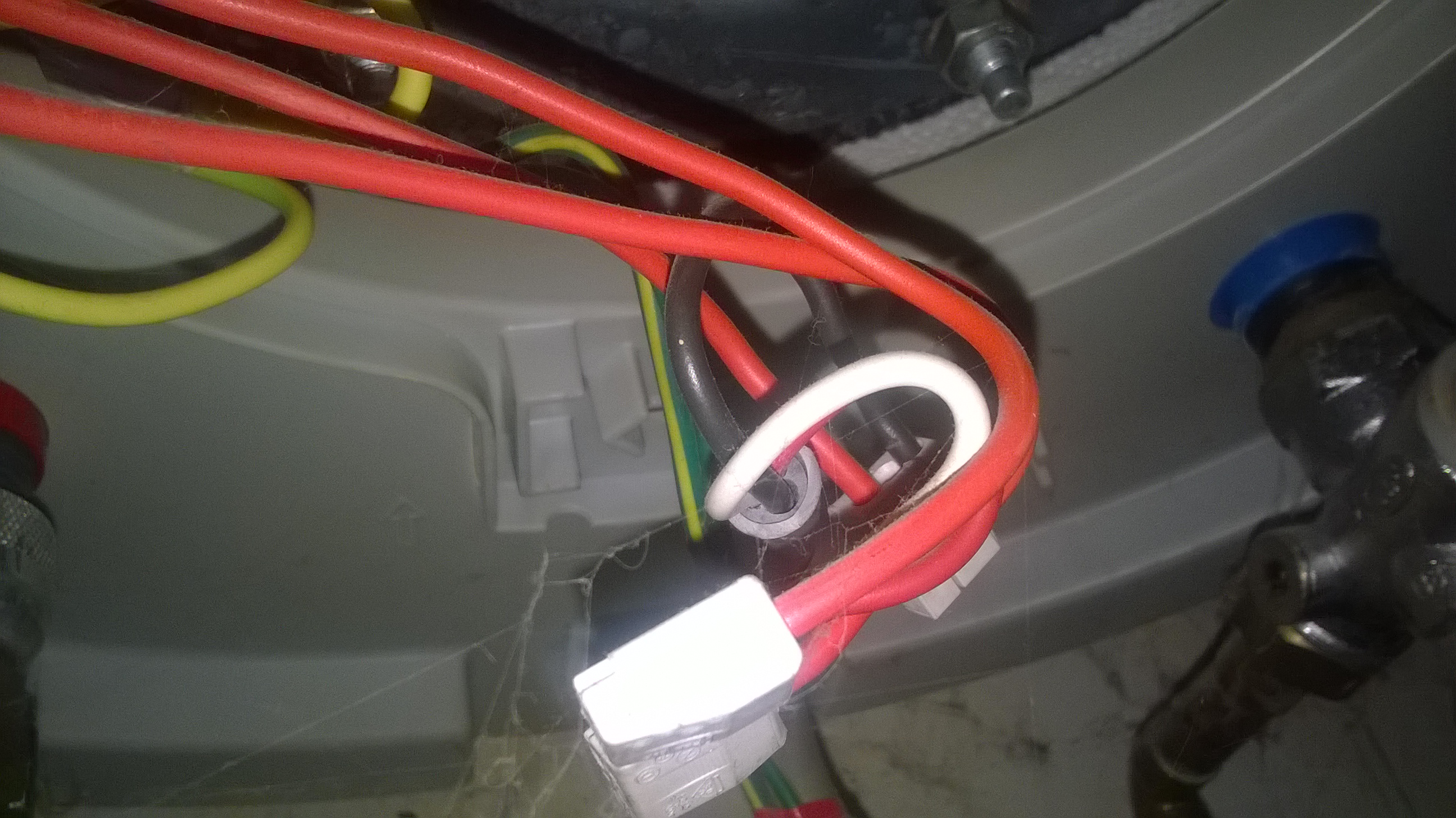

cable d'alimentation 3 fils (rouge, blanc, noir) qui sont repiqués par 3 rouges qui alimentent ma carte. (photo 1)

Les 3 fils rouge qui alimentent ma carte (photo 2) sont 3 phases? ou 2 phases + 1 neutre?

Si je rachete une carte mono, ma résistance sera compatible?

Merci d'avance

Sujets pièces jointes

1.jpg, 1.26 mb, 2592 x 1456
1.jpg 1.26 mb, 368 téléchargements depuis. 10-02-2017

2.jpg, 1.2 mb, 2592 x 1456
2.jpg 1.2 mb, 429 téléchargements depuis. 10-02-2017

Re : ballon d'eau chaude triphasé vers monophasé.

Et la photo 3

Sujets pièces jointes

3.jpg, 1.16 mb, 2592 x 1456
3.jpg 1.16 mb, 419 téléchargements depuis. 10-02-2017

3

Re : ballon d'eau chaude triphasé vers monophasé.

je pense que la résistance pourra fonctionner en mono, si on regarde bien le branchement actuel, les 3 résistances sont alimentées chacune avec une phase en 220 et un neutre en commun

donc en mono il suffit de brancher le neutre pareil, de brancher la phase sur une des cosses de phase, ensuite  de ponter les autres phases des deux autres résistances

par contre il faut vérifier si la section du câble serra suffisante pour le passage en 220, l'intensité serra plus élevée.

JR
