Sujet : Installation multicouche

Bonjour,

Je suis nouveau sur le forum.
Je rénove une maison de 1960, dans son jus, et m'attaque à la plomberie.

Elle est sur 2 niveaux :
- RDC : 2 wc, lavabo, douche, évier, 2 chauffe-eau
- Etage : 2 wc, 2 lavabos, 1 douche, 2 baignoires, 1 chauffe eau, 1 machine à laver

Le RDC a été rénové en plomberie, en multicouche
L'étage est à faire.

Depuis la vanne d'arrivée générale, une alimentation en multicouche 26 part vers le RDC (pour se dédoubler en 20 vers 2 endroits opposés du RDC), et une autre alimentation en métal (pas du cuivre il me semble) d'au moins 26 part vers l'étage.

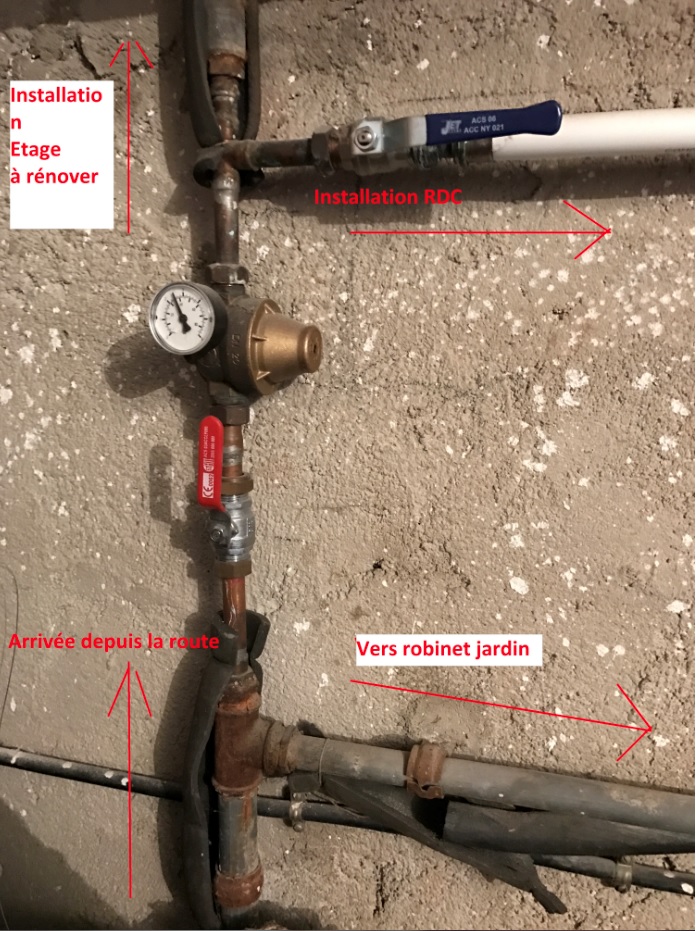

Je mets en PJ la photo du départ de l'eau de ma maison

Je me pose deux questions :

1. Si je veux refaire la plomberie de l'étage, est-ce qu'il vaut mieux remplacer l'alimentation en métal par du multicouche 26 (j'aurais dans ce cas une alimentation en 26 par étage), ou alors condamner l'ancienne installation, et mettre une nourrice au bout de mon multicouche 26 qui dessert chaque étage en 20 ?
(D'un point de vue pratique je n'ai pas de préférence)
En gros je me demande si du 20 pour alimenter les nourrices de chaque étage est suffisant ou s'il vaut mieux arriver en 26 à ces nourrices.

2. Sur la photo, on voit un réducteur de pression. La section de tube est petite autour du réducteur alors qu'elle est grande avant et après.
Est-ce normal ?

J'espère être clair.
Merci pour votre coup de main.

Sco

Sujets pièces jointes

IMG_0318_1.jpg, 262.28 kb, 696 x 931
IMG_0318_1.jpg 262.28 kb, 306 téléchargements depuis. 14-02-2017

  • PUB

  • Inscrit : 13-12-2016
  • Messages : 193

Re : Installation multicouche

Bonjour

C'est bien de l acier galvanisé ?

Si y a réduction de diamètre tu aura que ce débit même si après tu repasse en Diam supérieur
(genre 16 suivi de 18 tu aura un débit de 16)

Quand tu parle 26 c'est diametre ext ou int?

Donne nous le Diam du cuivre avant le réducteur de pression

3 Réponse de sco

  • sco
  • Débutant
  • Déconnecté
  • Inscrit : 14-02-2017
  • Messages : 12

Re : Installation multicouche

Bonjour,

Oui c'est bien de l'acier galvanisé.
Quand je parle de 26, c'est le diamètre extérieur.
Le cuivre avant réducteur de pression c'est du 18 extérieur.

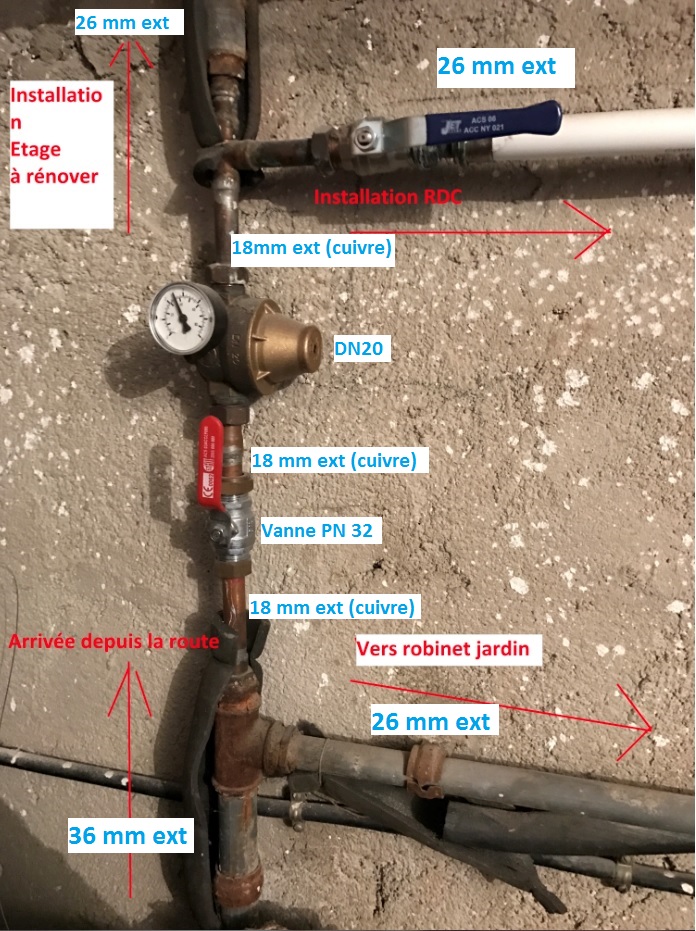

J'ai rajouté sur ma photo en PJ toutes les mesures prises hier soir. Tout est en millimètre et extérieur.

Merci d'avance.

Sujets pièces jointes

IMG_0318_2.jpg, 276.13 kb, 696 x 931
IMG_0318_2.jpg 276.13 kb, 304 téléchargements depuis. 15-02-2017

4 Réponse de cyrildelyon Dernière modification par cyrildelyon (15-02-2017 13:52:37)

  • Inscrit : 13-12-2016
  • Messages : 193

Re : Installation multicouche

Bonjour

Donc en arrivé compteur tu a du 1pouce (26/34)

Moi je ferais un raccordement direct sur le T la partie oùdébute le cuivre est certainement reduite en 20/27 peut etre changer aussi le T tant que tu y es en gardant la même taille
avec ça ou dans ce style

http://tidd.ly/1bacd6e

Comme ça tu es en 26 multicouche la vanne et le réducteur de pression tu peux les garder.
Ensuite raccordement sur nourrice en 20/27 (3/4 de pouce) et tu mets ton multicouche.

5 Réponse de sco

  • sco
  • Débutant
  • Déconnecté
  • Inscrit : 14-02-2017
  • Messages : 12

Re : Installation multicouche

Bonjour cyrildelyon,

Merci pour ta réponse.
Pour être sûr d'avoir bien compris :
Je remplace le T qui est après le réducteur de pression par un raccord du genre de ton lien, puis j'utilise donc mon multicouche en 26 pour aller jusqu'à mes nourrices qui vont alimenter non plus le RDC uniquement mais les deux étages ?
A ce compte là, ne vaut-il pas mieux partir premier T, comme ça je passe en multicouche 26 ici, je mets ma vanne principale et mon réducteur de pression sur du 26 et non plus sur du cuivre 18, et je vais jusqu'à mes nourrices ?

Et enfin, dernière question plus générale :
Y a t il un intérêt faire partir 2 multicouches 26 (1 par étage) plutôt qu'un seul qui gère les 2 étages ? D'un point de vue débit/pression j'entends.

Je pense que le mieux serait que je fasse un schéma et que je vous le soumette .
Si je peux avoir ces dernières réponses avant, ce serait super smile

Merci encore.

  • Inscrit : 13-12-2016
  • Messages : 193

Re : Installation multicouche

Re

Oui oui bien sur du 1er T celui qui alimente l'eau du jardin, j'ai du mal m'expliquer.

Pour ce qui est du débit les 2 fonctionneront sans grande différence.

Oui le schéma c'est une bonne idée, tu peux te servir des exemples du forum.
Là en terme de débit ça fonctionne correctement? tu reste avec les mêmes équipement ou tu en rajoutes?
