Sujet : Positionnement ventilation primaire.

Bonjour.

Il s'agit d'un projet de maison de plein pied.
Malgré le fait qu'il n'y aura aucune chute, il semble qu'une
ventilation primaire soit néanmoins nécessaire.(?)

Ma question est la suivante; puis-je placer cette dernière
au droit de mon évacuation chauffe -eau?
Cela me facilite la tache pour créer une gaine dans le cellier

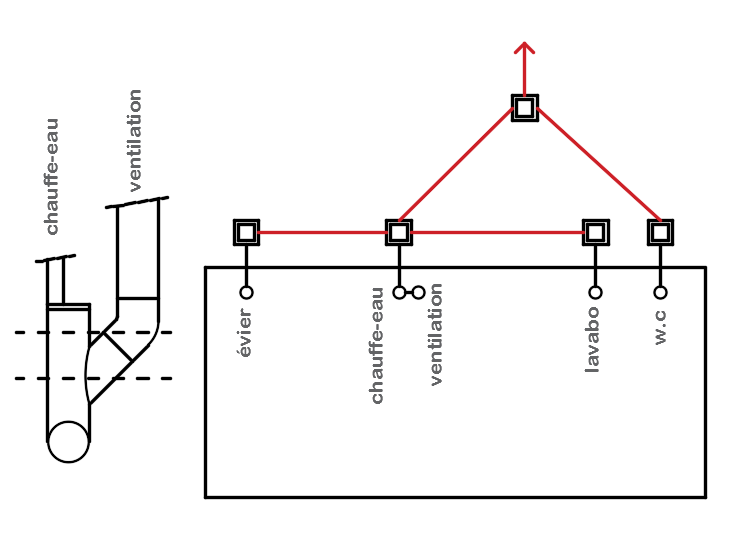

plutôt que dans les WC. (voir croquis joint)

Merci par avance pour votre aide.

Sujets pièces jointes

Capture vp.PNG, 19.97 kb, 737 x 540
Capture vp.PNG 19.97 kb, 434 téléchargements depuis. 30-10-2016

2

Re : Positionnement ventilation primaire.

bonjour

personnellement, si la ventilation est compliquée à réaliser ,je m'en passerais en mettant une soupape, mais si vous avez la possibilité, alors dans le sellier c'est bon aussi, comme le plan.
ça évitera de vider le siphon du chauffe-eau au tirage des wc

JR

3

Re : Positionnement ventilation primaire.

Bonjour.

Vu l'implantation du WC, je pense qu'il y a peu de chances que ce dernier vienne
dé-siphonner le CE. (?)

Mon soucis est plus de répondre aux exigences du RSD art.42 "...aucun obstacle ne
doit s'opposer à la circulation de l'air entre l'égout/anc et l’atmosphère extérieure..."

La soupape dont vous parlez,peut-elle remplacer la présence d'un évent obligatoire ?
Car à priori une soupape ne permet pas la circulation de l'air en continu.

Cdlt.

4

Re : Positionnement ventilation primaire.

bonjour

il faut voir l'article en entier:
il concerne les évacuations d'immeubles nécessitant une station de relevage:

-Aucun obstacle ne doit s’opposer à la circulation de l’air entre l’égout public ou le dispositif
de traitement des eaux usées et l’atmosphère extérieure, au travers des canalisations et
descentes d’eaux usées des immeubles notamment lorsque le raccordement nécessite
l’installation d’un poste de relevage

JR

5

Re : Positionnement ventilation primaire.

Bonjour.

Le notamment (spécialement, en particulier...) n'exclue pas à mon avis
les cas de figure ou aucune station de relevage n'est présente (?)

Cela fait d'ailleurs l'objet de prescriptions particulières dans le DTU 64.1

Cdlt.

6

Re : Positionnement ventilation primaire.

Toutes les installations doivent avoir un mois une ventillation primaire. Meme s'il n'y a pas de chute. Et si vous faites comme sur le schéma je pense que c'est conforme. Du moins c'est la pratique courante dans le neuf.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

7

Re : Positionnement ventilation primaire.

Bonjour et merci à tous deux.

Au final, les ventilations primaires et secondaires n'ont
pour rôle que de traiter les gaz de la fosse en elle même,
et non pas l'ensemble du réseau ?

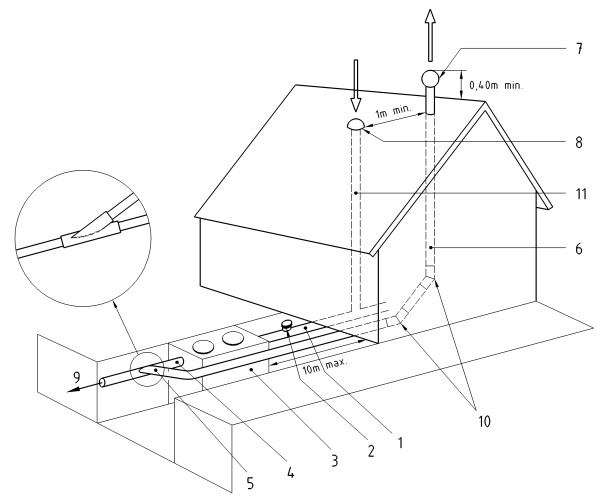

Si j'en crois le croquis joint (DTU 64.1) on imagine que les réseaux
collecteurs intérieurs se situent après la ventilation primaire.
Donc hormis un risque de dé-siphonnage ou la VP serait située en bout
de ligne, la ventilation primaire peut aussi bien se situer en amont qu'en aval
du circuit de collecte ?

Merci.

Sujets pièces jointes

Capture.PNG, 43.38 kb, 603 x 503
Capture.PNG 43.38 kb, 449 téléchargements depuis. 02-11-2016

8

Re : Positionnement ventilation primaire.

La ventilation primaire permets la mise a l'air du réseau quel qu'il soit, elle permets aussi l'aspiration en amont du flux et le bon écoulement par gravité.

Il faut imaginer le flux cheminant sur un réseau par gravité, comme si c’était une boule qui remplis la totalité du tuyau.
L'air en amont du flux doit pouvoir passer de l'autre coté de la boule, comme cette technique est quasiment impossible on crée des ventilations.

La ventilation secondaire n'est nécessaire que dans certains cas.

1) S'il existe une fosse
2) Si les évacuations cheminent vers un réservoir.

Le rôle principal de la ventilation secondaire, est la décompression du réseau en aval du flux.

Dans le cas ou les égouts sont dirigés directement au tout-à-l’égout la ventilation secondaire n'est pas nécessaire car le tout-à-l’égout est un réseau ouvert, dont il n'y a pas de compression avec l’écoulement du flux.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

9

Re : Positionnement ventilation primaire.

Une remarque (promis, c'est la derniere :-)

Donc le croquis DTU n'est pas au top.

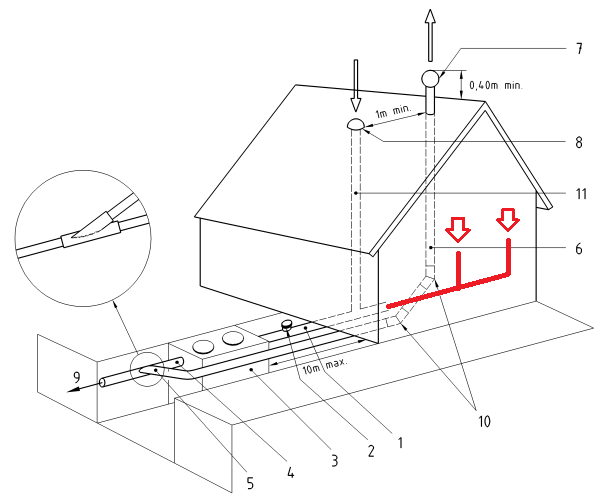

On peut supposer des appareils positionnés comme en rouge
auquel cas la ventilation primaire est à double emploi
avec la secondaire (éviter la compression avant le flux)
mais rien pour contenir la dépression après le flux ?

Donc la primaire serait plus efficace en bout du réseau ?

Sujets pièces jointes

Capture.PNG, 50.65 kb, 603 x 503
Capture.PNG 50.65 kb, 389 téléchargements depuis. 02-11-2016

10

Re : Positionnement ventilation primaire.

Il est vrais que si la ventilation primaire serait en bout le ligne ce serait mieux, mais si vous regardez bie le schéma vous constatez l'absence de chute de WC qui est la principale cause de siphonnent.

Si le tuyaux horizontaux respectent le diamètre selon la norme Ø100 il n'y auras jamais de siphonement même si un wc est raccordé aux point rouges. Théoriquement, il n'y a pas de siphonnent sur les canalisation horizontales qui respectent une pente jusqu’à 3%.

Le siphonement se produit particulièrement sur les chutes verticales, avec wc a l'étage.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.
