Sujet : (Résolu) Baignoire et lavabo sur évac de 30

Bonjour à tous,

Les joies de la rénovation d'un appartement me laissent peu de choix et je me retrouve à devoir raccorder la baignoire et le lavabo sur un seul et même tuyau de 30 de diamètre qui part direct en vertical dans le mur sur 3 étages.

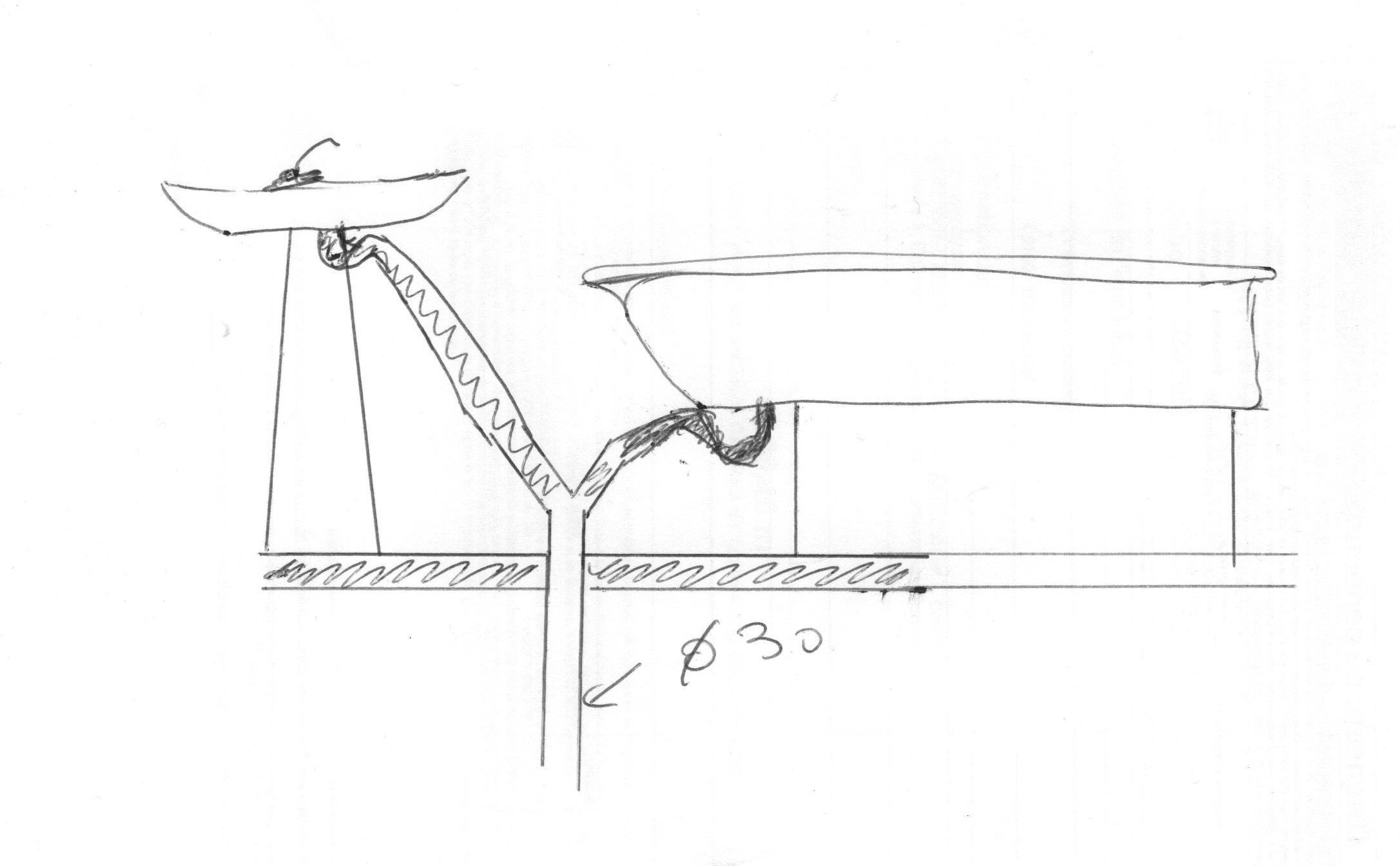

comme noté sur le schéma, c'est vertical vertical, l'évacuation est pile entre ma baignoire et mon lavabo qui sont collés.
J'imagine, sans certitudes, que ce tuyau rejoint un plus gros tuyau qui descend au collecteur général de l'immeuble.

Bien sûr, je ne suis pas dans les préconisations habituelles, mais j'ai du mal à évaluer les risques de mon installation : risque de bouchage ? impossible de vider le lavabo qd la baignoire est utilisée, vidage systématique des siphons ???
Je viens donc solliciter vos avis éclairés.
D'avance merci
Matt

Merci d'être indulgent avec mes schémas...

Merci aussi pour ce forum sur lequel j'ai l'impression de devenir plombier rien qu'en vous lisant...

Sujets pièces jointes

evac003.jpg, 208.19 kb, 2172 x 1343
evac003.jpg 208.19 kb, 240 téléchargements depuis. 09-10-2016

2

Re : (Résolu) Baignoire et lavabo sur évac de 30

Malheureusement vous n'avez pas le choix que d'utiliser ce qui existe.

je ne pense pas que cela va se boucher, le flux d'eau etant trop important il emportera toutes les impuretés qui risquent de s'accrocher.

l’inconvénient c'est que vous risquez d'avoir des odeurs a répétition, pour contrer ce phénomène veillez poser un clapet aérateur sous le lavabo.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : (Résolu) Baignoire et lavabo sur évac de 30

Bonjour,

Merci pour votre réponse, pas d'autres risques que le vidage du siphon du lavabo, c'est acceptable...

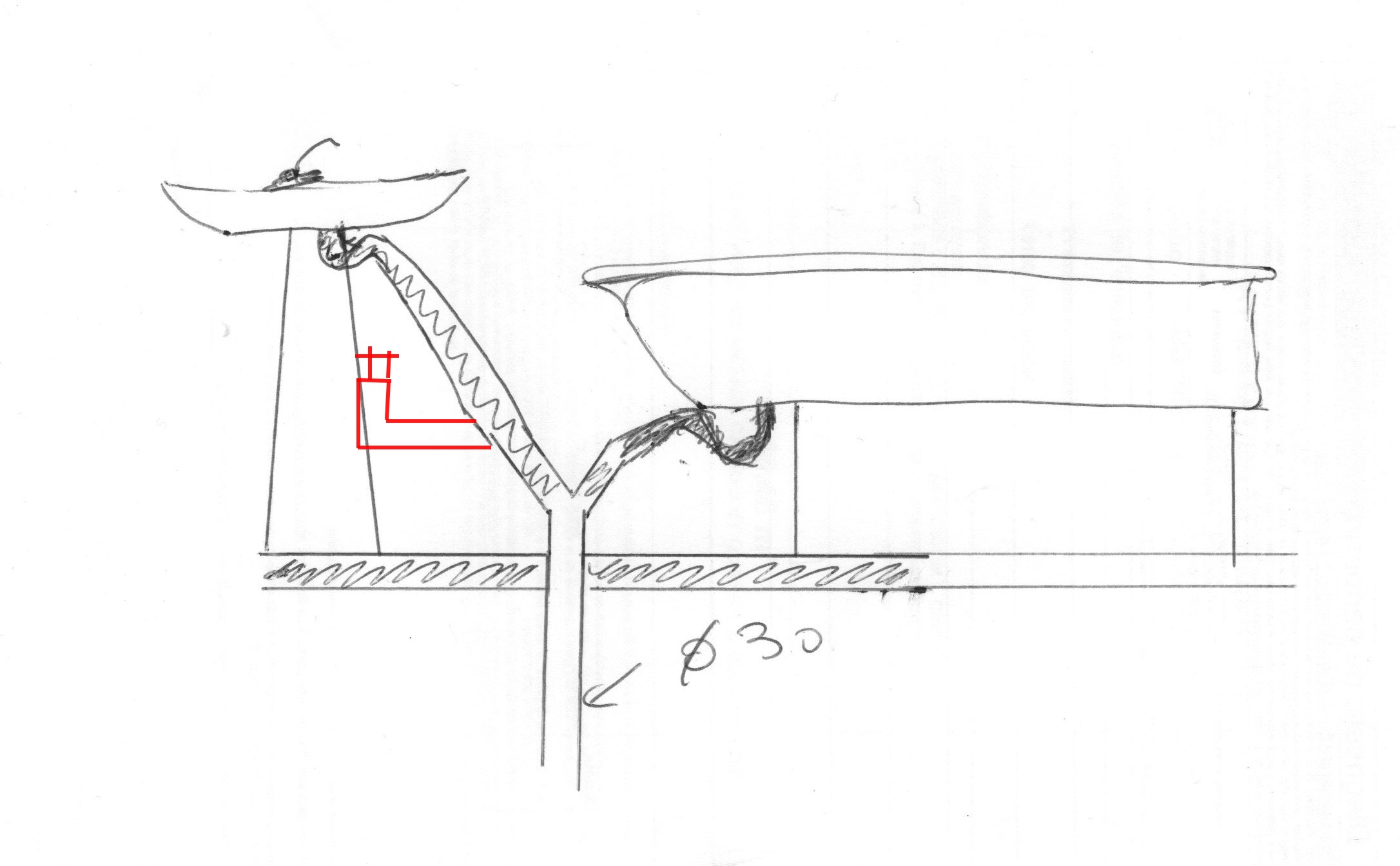

je pose le clapet, en gros comme sur le schéma, c'est ça ???

A bientôt
Matthieu

Sujets pièces jointes

evac003a.jpg, 212.12 kb, 2172 x 1343
evac003a.jpg 212.12 kb, 265 téléchargements depuis. 10-10-2016

4

Re : (Résolu) Baignoire et lavabo sur évac de 30

bonjour

essayez si possible de faire en sorte que le clapet soit plus haut que le trop-plein de la baignoire (si possible) en cas d'évacuation difficile  dans la vidange après le té, l'eau dans la tuyauterie risque  d'être au même niveau que celle de la baignoire, c'est le
principe des vases communicants

JR

Re : (Résolu) Baignoire et lavabo sur évac de 30

ha, yess merci j'y aurai sans doute pas pensé.
Merci pour vos éclairages, je reviendrais, j'ai encore plein de questions smile
Matthieu

6

Re : (Résolu) Baignoire et lavabo sur évac de 30

Schéma d'installation du clapet aérateur :

schéma clapet aérateur

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : (Résolu) Baignoire et lavabo sur évac de 30

Top, merci, c'est compris
